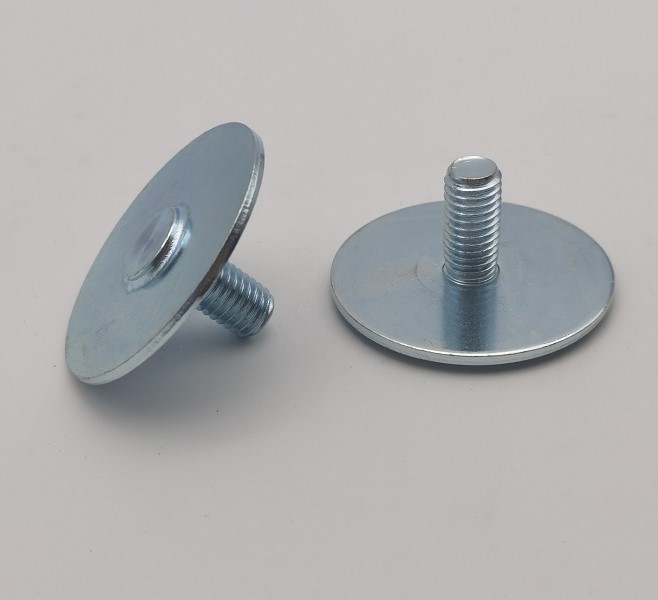

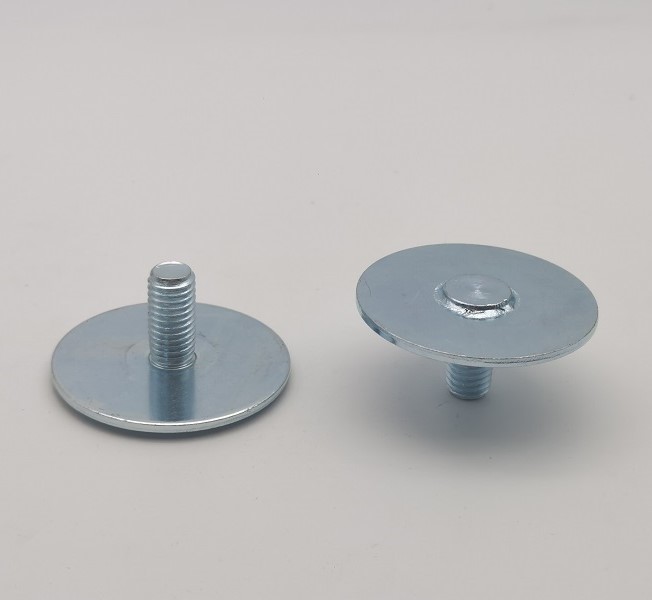

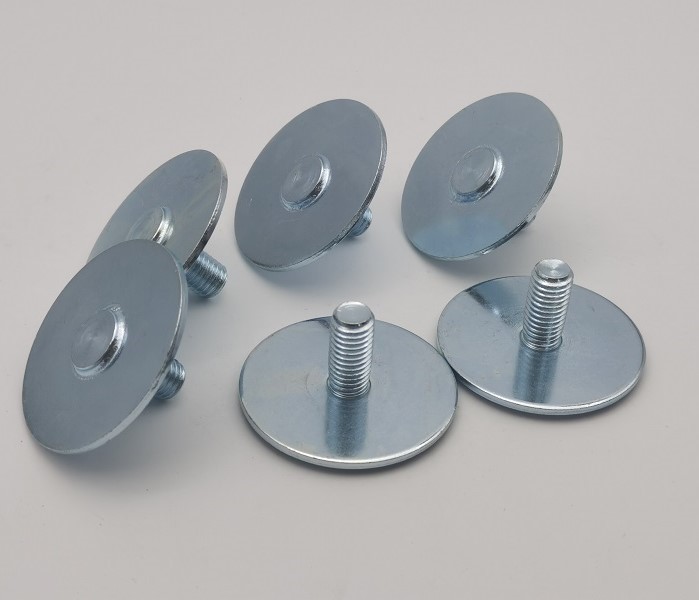

M10 horganyzott menetes alaplapcsap

A JG gyártja aM10 horganyzott menetes alaplapcsapipari szerelési, rögzítési és berendezés-összeszerelési alkalmazásokhoz. Ez az egyedi M10 menetes rögzítőelem a széles sajtolt acél alaplemezt precíziós külső menettel kombinálja, így stabil terheléselosztó kapcsolatot hoz létre az OEM-szerelvényekhez.

Az M10 horganyzott menetes alaplapcsap AISI 1008 alacsony szén-dioxid-kibocsátású acélból vagy jóváhagyott egyenértékű acélból készül. Az alkatrész 49,5 ±0,3 mm-es kerek alappal, 2,2 mm-es lemezvastagsággal és M10×1,5-6g külső menettel rendelkezik, 20 mm-es menethosszúsággal. Minden méret az M030192 rajz szerint készül és ellenőrzött.

Gyártási folyamat és mérnöki érték

Az M10 horganyzott menetes alaplapcsap gyártása megköveteli a körlemez ellenőrzött kivágását és sajtolását, a menetes csap előkészítését, a menethengerlést, a biztonságos mechanikai csatlakozást, sorjázást, tisztítást és átlátszó horganyzást. A folyamatvezérlés az alaplemez síkságára, a csapok merőlegességére, a kötésbiztonságra és a menetek következetes geometriájára összpontosít.

A széles, 49,5 mm-es talp nagyobb érintkezési felületen osztja el a szerelési terhelést. A menetes csap és a bélyegzett lemez közötti pontos beállítás támogatja a stabil telepítést. Az összeszerelés és a bevonat után az M10×1,5-6g menetet kalibrált GO/NO-GO mérőeszközökkel ellenőrizzük, hogy megakadályozzuk, hogy a bevonat felhalmozódása befolyásolja az illeszkedést.

Alkalmazások

• Ipari berendezések szerelése
• Fémlemez és burkolat szerelvények
• Gépvédők és beléptető panelek
• Autóipari és szállító szerelvények
• Egyedi OEM rögzítési rendszerek

Átlátszó cinkbevonat az ASTM B633 szerint

Az M10 horganyzott menetes alaplapcsap átlátszó horganyzást kapott az ASTM B633 SC2 V típus szerint. A bevonat tiszta fémes megjelenést és korrózióvédelmet biztosít, miközben megtartja a funkcionális menetméreteket. A bevonat borítását, megjelenését és a menet elfogadását a befejezés után ellenőrzik.

Műszaki előírások

Minőségellenőrzés és kötegjelentések

Minden tétel aM10 horganyzott menetes alaplapcsapa beérkező anyagok ellenőrzése, a folyamat közbeni méretellenőrzés és a végső ellenőrzés ellenőrzi. A kritikus jellemzők közé tartozik a lemez átmérője és vastagsága, a menethossz, az M10 × 1,5-6 g-os szelvény befogadása, a csapok igazítása, a kötés integritása és a kész felület állapota.

• Anyagtanúsítvány kémiai összetétellel és mechanikai tulajdonságokkal
• Szigorú mechanikai tulajdonságjelentés minden egyes gyártási tételhez
• Méretellenőrzési jegyzőkönyv az M030192 rajz szerint
• A menetes GO/NO-GO idomszer ellenőrzése a bevonat után
• Plating vizsgálati jelentés és a tétel nyomon követhetősége
• A csuklós kihúzás, kitolás vagy nyomaték vizsgálata, ha azt a jóváhagyott szabályozási terv előírja

Kivitelezési követelmények

Az M10 horganyzott menetes alaplap csapnak mentesnek kell lennie a sorjaktól és éles szélektől. A kész alkatrészeknek olaj-, oldószer-, korrózió-, folt- és egyéb szennyeződésektől mentesnek kell lenniük. Szemrevételezéssel ellenőrizhető, hogy tiszta, egyenletes horganyzott felület nincs olyan sérülés nélkül, amely befolyásolhatja az összeszerelést vagy a megjelenést.

OEM gyártás a JG-től

A JG támogatja a prototípusok, gyártási minták és mennyiségi gyártástM10 horganyzott menetes alaplapcsap. A mérnöki felülvizsgálat kiterjed a gyárthatóságra, a szerszámokra, a menetszabályozásra, a hézagellenőrzésre, a bevonatozásra és az ellenőrzési dokumentációra. Árajánlathoz küldje el a JG-nek rajzát, éves igényét és minőségi dokumentum követelményeit.
