Egyedi 6061 alumínium CNC alapblokk

Egyedi 6061 alumínium CNC alapblokk

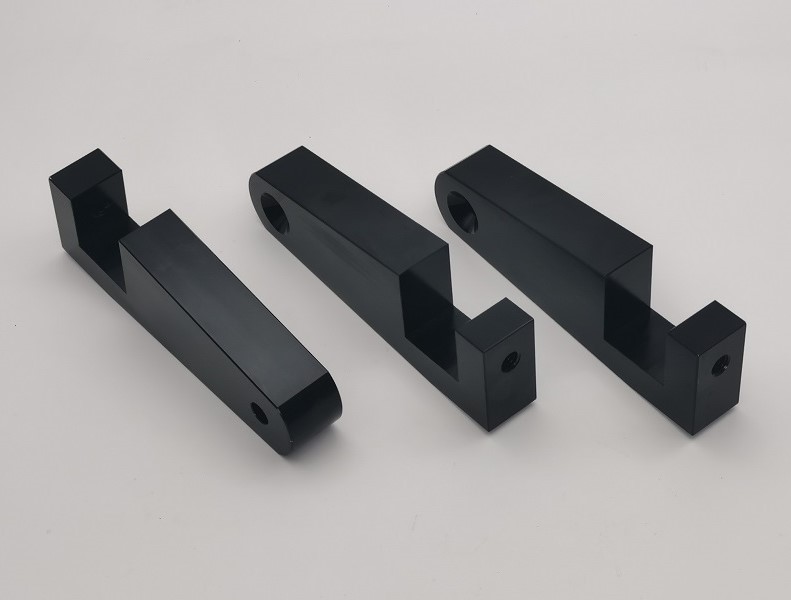

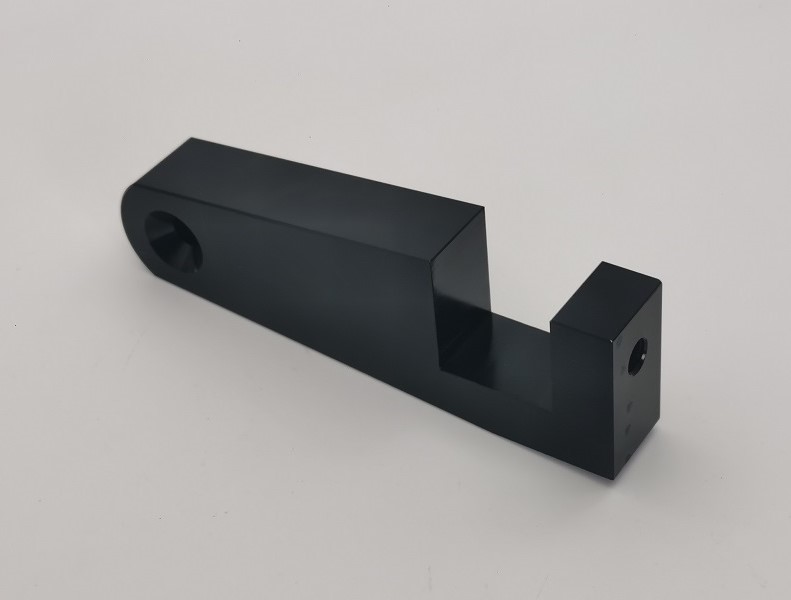

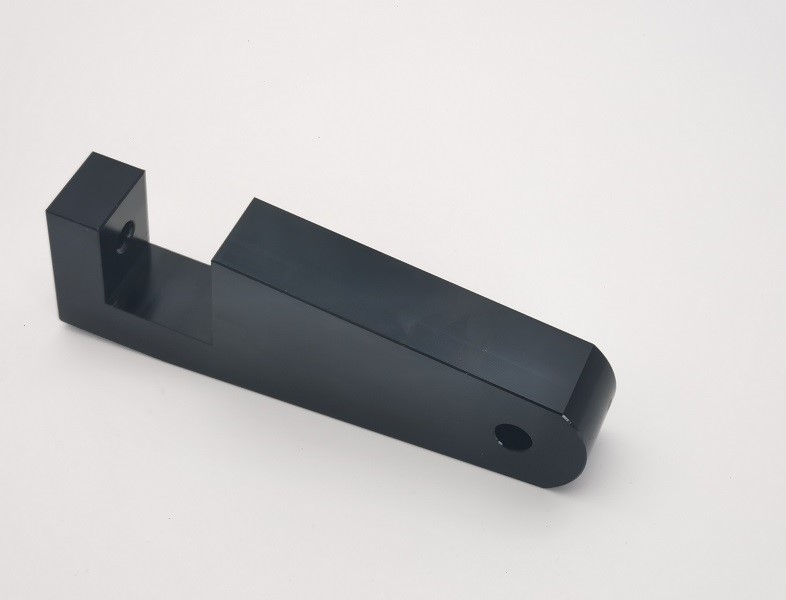

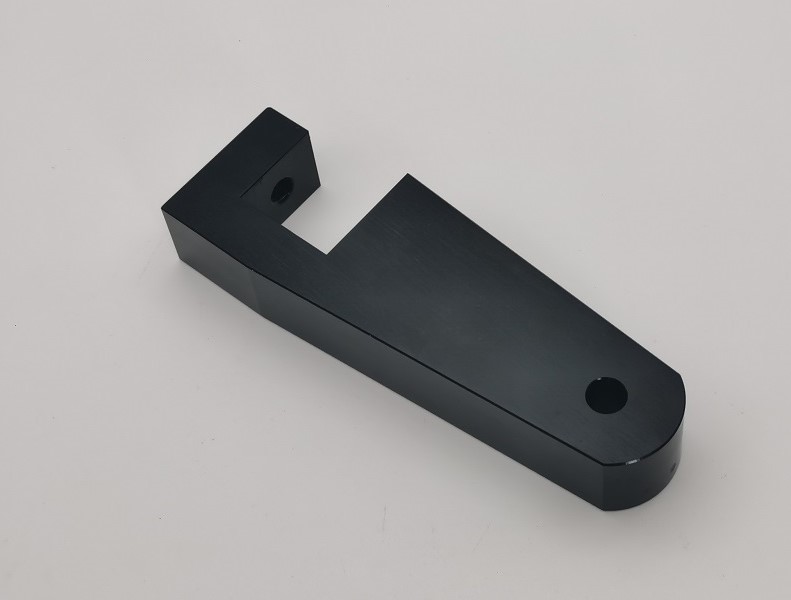

A JG gyártja aEgyedi 6061 alumínium CNC alapblokk6061-T6 alumíniumból precíziós szereléshez, rögzítéshez, automatizáláshoz és mozgásvezérlő egységekhez. Az alkatrész egy hosszú, megmunkált testet, egy lekerekített rögzítővéget, egy lépcsős középső nyílást és egy függőleges menetes véget kombinál. A CNC marás, horonymegmunkálás, fúrás, menetfúrás és süllyesztés szabályozott sorrendben zajlik, így a funkcionális jellemzők pontosan egymáshoz illeszkednek.

Ez az alkatrész az ügyfél 36002 Rev A rajza alapján készült. Geometriája tartalmaz egy 10 fokos kúpos jellemzőt, egy 3/8-16 UNC-2B menetes furatot, egy 82 fokos süllyesztőt és egy meghatározott 32 RMS felületkezelést. A megmunkálás és sorjázás után az alkatrész feketére eloxált felületet kap a korrózióállóság és a tiszta, egyenletes megjelenés érdekében. A végső méretellenőrzés megerősíti a kritikus jellemzőket a szállítás előtt.

Precíziós CNC gyártási folyamat

AEgyedi 6061 alumínium CNC alapblokk6061-T6 alumínium készlettel kezdődik. Először a nullpont felületeket kell létrehozni, hogy stabil referenciaként szolgáljanak a későbbi marási műveletekhez. A külső profil, a lépcsős nyílás, a kúpos felületek és a lekerekített vége ezután szabályozott szerszámpályákkal megmunkálásra kerül. A furatkészítési műveleteket meghatározott nullapontokból kell végrehajtani, hogy fenntartsák a testtel és a horonnyal való igazodást.

1. 6061-T6 alumínium készlet előkészítése és beérkező anyagok ellenőrzése
2. Nullapontos homlokmarás és testvastagság szabályozás
3. Külső profil és lekerekített végű kontúr megmunkálás
4. Lépcsős, zsebes és kúpos hornyos CNC marás
5. Precíziós fúrás, 3/8-16 UNC-2B menetfúrás és 82 fokos süllyesztés
6. Éltörés és teljes sorja eltávolítás
7. Eloxálás előtti méretellenőrzés és felület-előkészítés
8. Fekete eloxálás, tisztítás és szemrevételezés
9. Végső méretellenőrzés és védő export csomagolás

10 fokos kúpos nyílásvezérlés

A lépcsős nyílás az egyik fő gyártási kihívás ennek a CNC megmunkálású alapblokknak. A 10 fokos kúpos felületeket konzisztens megmunkálási nullapontokból kell előállítani, miközben a nyílásszélesség, a váll elhelyezkedése és a környező falvastagság továbbra is szabályozott marad. A JG merev munkatartást és megfelelő simítómeneteket alkalmaz a vágógép elhajlásának csökkentése és megismételhető illeszkedési geometria létrehozása érdekében.

A belső sarkok és a megszakított élek gondosan sorjáznak, a funkcionális felületek lekerekítése nélkül. This is important for assemblies in which theEgyedi 6061 alumínium CNC alapblokkmás alkatrészt helyez el vagy támaszt meg a lépcsős nyíláson belül. A tiszta átmenetek és sorjamentes élek javítják a szerelvény illeszkedését, és csökkentik a szomszédos részek megkarcolásának kockázatát.

Menet- és furatmegmunkálás

A végfunkció 3/8-16 UNC-2B belső menetet tartalmaz. Az alapfelületekhez és a hornyokhoz viszonyított helyzetét nullapont alapú fúrással és menetfúrással szabályozzák. A menet minőségét megfelelő mérőeszközökkel ellenőrzik, hogy az illeszkedő rögzítő zökkenőmentesen tudjon illeszkedni és megbízható szorítóerő alakuljon ki.

A szemközti lekerekített vége egy 0,38 hüvelykes lyukat tartalmaz 82 fokos süllyesztéssel. A helyes szerszámbeállítás és a szabályozott süllyesztési mélység fontos a rögzítőelemek egyenletes illeszkedéséhez. A furat átmérőjét, helyzetét és süllyesztési geometriáját a végleges minőségi terv részeként ellenőrzikEgyedi 6061 alumínium CNC alapblokk.

Fekete eloxálás és méretstabilitás

A fekete eloxálás javított korrózióállóságot, kopásvédelmet és professzionális sötét megjelenést biztosít az alumínium felületnek. Mivel az eloxálás ellenőrzött oxidréteget ad, a megmunkálási folyamatnak figyelembe kell vennie a bevonat felhalmozódását a precíziós interfészeken, valamint a menetes vagy illeszkedési jellemzőket. A felületeket a kezelés előtt megtisztítják, és a kész alkatrészen ellenőrzik az egységes színt, foltokat, karcolásokat és kitett területeket.

A JG koordinálja a megmunkálási ráhagyást, a maszkolási követelményeket, ha előírják, és a befejezés utáni ellenőrzést a funkcionális méretek fenntartása érdekében. Ez a vezérlés különösen hasznos aEgyedi 6061 alumínium CNC alapblokkszorosan illeszkedő ipari szerelvényekben használják, ahol a bevonat konzisztenciája és a méretek ismételhetősége egyaránt fontos.

Műszaki előírások

Felületkezelés és sorjázás

A rajz megmunkált felületekre 32 RMS-t ad meg. A szerszám kiválasztását, az előtolás szabályozását és a simító meneteket úgy tervezik, hogy az eloxálás előtt egységes megmunkált textúrát érjenek el. Különös figyelmet fordítanak a hosszú oldalfelületekre, a kúpos felületekre, a zsebfalakra és a lekerekített vég körüli átmenetre.

A megmunkálás után minden élt felülvizsgálunk. A keresztfuratok, a menetes bemenetek, a süllyesztett élek és a belső réssarkok sorjázottak, így a kész alkatrész biztonságosan kezelhető és összeszerelésre kész. Az eloxált felületet szemrevételezéssel ellenőrzik karcolások, foltok, gödrök és egyenetlen színek szempontjából.

Minőségellenőrzés

A minőség-ellenőrzés a rajz felülvizsgálatával kezdődik, és az első darab jóváhagyásán, a folyamat közbeni mérésen és a végső ellenőrzésen keresztül folytatódik. A tolómérőket, mikrométereket, magasságmérőket, menetmérőket és koordinátamérő berendezéseket az ellenőrzött jellemzőnek megfelelően választják ki. Az alappont, a kúpos nyílás, a menetes furat és a süllyesztett rögzítőfurat közötti kritikus kapcsolatok kiemelt figyelmet kapnak.

Az ellenőrzési eredmények a gyártási tételig visszavezethetők. Anyagtanúsítványok és méretvizsgálati jegyzőkönyvek kérésre szállíthatók. Ez a dokumentált megközelítés segít abban, hogy mindenEgyedi 6061 alumínium CNC alapblokkmegfelel az ügyfél rajzának, és készen áll a tervezett összeállításba való beépítésre.

Termékjellemzők

• Könnyű, korrózióálló 6061-T6 alumínium konstrukció
• Precíziós CNC marás lépcsős és kúpos nyílás
• Ellenőrzött 10 fokos párosodási felületek
• 3/8-16 UNC-2B menetes rögzítési funkció
• 82 fokos süllyesztés a rögzítőelemek egyenletes rögzítéséhez
• 32 RMS megmunkált felületi minőség követelmény
• Egységes fekete eloxált védőbevonat
• Sorjamentes lyukak, menetek, zsebek és belső élek
• OEM gyártás az ügyfél rajzai szerint
• Prototípus, kis szériás és ismételt gyártás támogatása

Alkalmazások

• Ipari gépek szerelvényei
• Automatizálási berendezések és gyártóberendezések
• Mozgásvezérlő és helymeghatározó rendszerek
• Egyedi szúrók, bilincsek és tartószerkezetek
• Precíziós mechanikai berendezések
• OEM alumínium szerkezeti és helymeghatározó alkatrészek

OEM CNC alumínium megmunkálás a JG-től

A JG rajz alapú CNC megmunkálást biztosít egyedi alumínium alkatrészekhez összetett profilokkal, zsebekkel, hornyokkal, menetekkel és felületkezelésekkel. Mérnöki csapatunk a gyártás előtt áttekinti a nullapont-stratégiát, a szerszámokhoz való hozzáférést, a tűrésfelhalmozást és a befejezési követelményeket. Ez segít csökkenteni az eltéréseket, és támogatja a stabil ismétlődő rendeléseket.

Küldje el JG-nek rajzát, 3D modelljét, a szükséges mennyiséget és az árajánlathoz szükséges ellenőrzési követelményeket. Akár prototípusokra, akár folyamatban lévő gyártásra van szüksége, mi le tudjuk gyártani aEgyedi 6061 alumínium CNC alapblokkés hasonló precíziós alumínium alkatrészek érzékeny mérnöki támogatással és ellenőrzött minőséggel.
