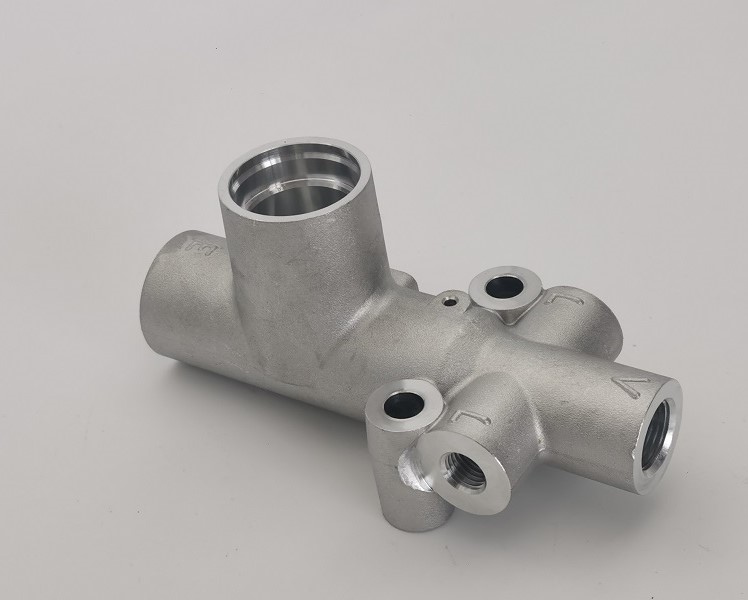

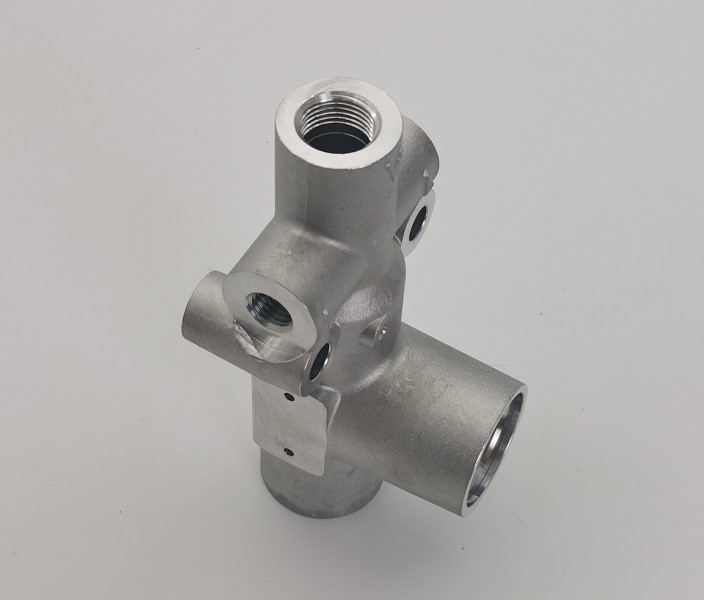

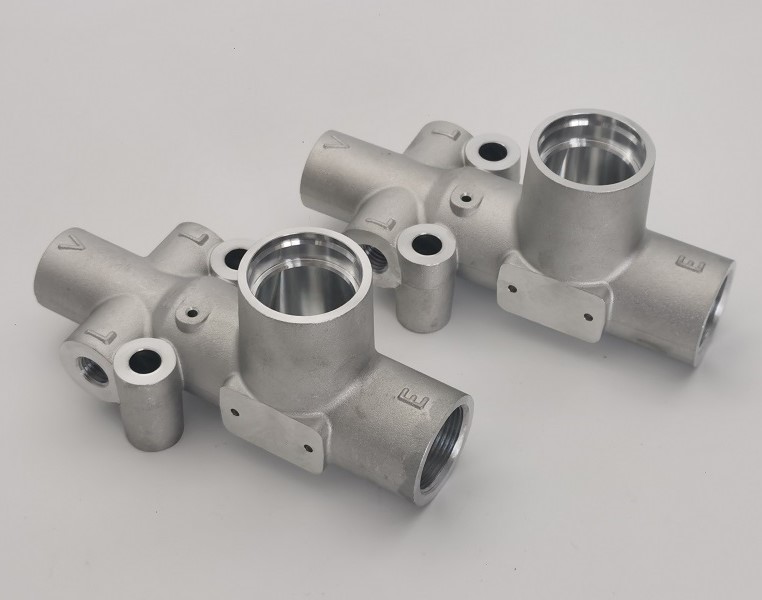

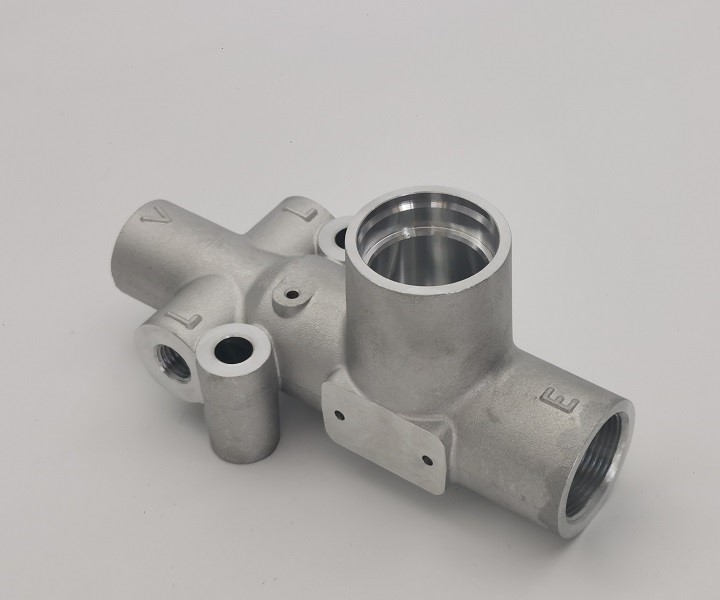

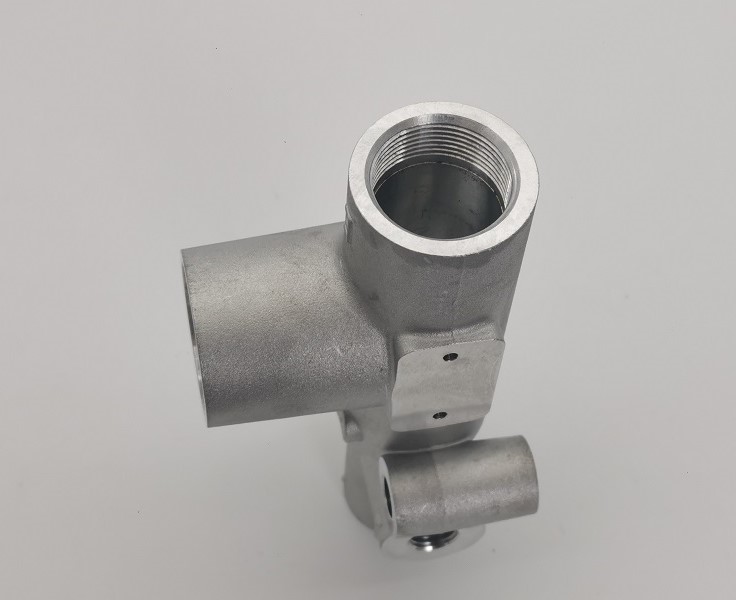

Egyedi A356-T6 alumínium szeleptest öntvény

Egyedi A356-T6 alumínium szeleptest öntvény

A JG gyártja aEgyedi A356-T6 alumínium szeleptest öntvényfolyadékvezérlő, hidraulikus és pneumatikus berendezésekhez, amelyek több egymást keresztező járattal rendelkező, könnyű házat igényelnek. Az alkatrész összetett öntött formát ötvöz pontosan megmunkált furatokkal, tömítőfészkekkel, rögzítési felületekkel és belső menetekkel. Az öntés csökkenti az anyagpazarlást és hatékonyan alakítja ki az elágazó külső geometriát, míg a CNC megmunkálás létrehozza a megbízható összeszereléshez szükséges funkcionális interfészeket.

A sorozatgyártású változat A356 alumíniumötvözetet használ, T6 állapotban. Az anyag kémiáját tételenként ellenőrzik, és a kész szeleptestet méret-, menet- és szivárgásvizsgálatnak vetik alá. A dokumentált szivárgási teszt 0,65 MPa-on 40 másodperces tartás mellett nulla meghibásodást eredményezett a vizsgált hét darabból álló tételben, megerősítve a nyomástartó test integritását.

Alumíniumöntés és CNC megmunkálási folyamat

AEgyedi A356-T6 alumínium szeleptest öntvényellenőrzött alumíniumöntéssel kezdődik, hogy kialakítsák a többágú házat, a kiemelkedéseket és a belső áramlási útvonal geometriáját. A T6 állapot hasznos egyensúlyt biztosít az erő, a méretstabilitás és a megmunkálhatóság között. Ezután az öntvényből megmunkálási nullapontok jönnek létre, így minden menetes nyílás, precíziós furat és tömítőfelület következetesen helyezkedik el.

1. A356 alumínium olvadék és anyagtétel szabályozás
2. Szeleptest öntés és szabályozott szilárdítás
3. Tisztítás, kapuk eltávolítása és felület előkészítés
4. T6 hőkezelési állapot ellenőrzése
5. Nullapont megmunkálás és precíziós rögzítés beállítása
6. CNC fúrás, borítás, fúrás és belső menetvágás
7. Keresztező áramlási járatok sorjázása, tisztítása
8. Méret-, menet- és felület-kikészítés vizsgálat
9. 0,65 MPa szivárgásteszt 40 másodperces tartás mellett
10. Végső tisztítás, dokumentálás és export csomagolás

Komplex többportos geometria

A szelepház több egymást metsző nyílást tartalmaz, amelyek különböző irányban vannak elrendezve. Ez a geometria két egymással összefüggő gyártási kihívást jelent: az öntvény integritásának megőrzését a metszetvastagság változásai körül, és a megmunkált járatok pontos elhelyezkedését a stabil nullapontokból. A folyamattervezésnek biztosítania kell a szerszámok hozzáférését a belső elemekhez a környező öntvényfelületek károsítása nélkül.

A JG szabályozza a rögzítőelem tájolását és a megmunkálási sorrendet, így a fő furat, az oldalsó nyílások, a rögzítőfuratok és a menetes csatlakozások megfelelő kapcsolatban maradnak. AEgyedi A356-T6 alumínium szeleptest öntvény, a sorja eltávolítása különösen fontos ott, ahol a fúrt átjárók keresztezik egymást a ház belsejében. A belső éleket megtisztítják, hogy biztosítsák az akadálytalan áramlást, és megakadályozzák a laza részecskék bejutását a végső rendszerbe.

Precíziós furatok, menetek és tömítőfelületek

A rajz egy 28 mm-es H7-es precíziós furatot, egy 32 mm-es K7-es helyátmérőt és egy 26 mm-es H8-as port jellemzőit tartalmaz. A menetes csatlakozások közé tartozik az M28 x 1,5-7H, az M18 x 1,5-7H és az M12 x 1,5-7H. Ezek a jellemzők ellenőrzött szerszámozást, merev munkatartást és megfelelő menetellenőrzést igényelnek az ismételhető összeszerelési illeszkedés eléréséhez.

A tömítési teljesítmény nem csak az átmérőtől függ. A furat kereksége, koaxialitása, homlokpozíció, letörési geometria és helyi felületkezelés egyaránt befolyásolja a beépített szelepelemeket. AEgyedi A356-T6 alumínium szeleptest öntvénymeghatározott nullapontokból van megmunkálva, és minden kritikus jellemzőhöz kiválasztott idomszerekkel és koordinátamérő berendezéssel ellenőrzik.

Szivárgásvizsgálat a nyomás integritására

Minden nyomást tartalmazó szeleptest megerősítést igényel, hogy az öntvény és a megmunkált felületek szivárgásmentesek. A dokumentált gyártási teszt 0,65 MPa nyomást alkalmaz, és 40 másodpercig tartja a nyomást. A hivatkozott tétel hét szeleptestet tartalmazott, nulla meghibásodás nélkül, és az összesített eredmény rendben volt.

A szivárgásvizsgálat segít azonosítani a porozitást, a hiányos tömítést, a sérült meneteket vagy a járathibákat, amelyek a szokásos méretellenőrzés során esetleg nem láthatók. A vizsgálati feltételek és az átvételi eredmények rögzíthetők a gyártás nyomon követhetősége érdekében. Ez az ellenőrzés az OEM-ügyfelek további bizalmat ad aEgyedi A356-T6 alumínium szeleptest öntvénymielőtt a végső berendezés-összeállításba kerül.

A356-T6 Anyagellenőrzés

A tényleges gyártási anyag A356-T6 alumínium. A szakaszos kémiai elemzés 7,001% szilíciumot, 0,085% vasat, 0,024% rezet, 0,015% mangánt, 0,334% magnéziumot, 0,012% cinket és 0,119% titánt igazolt, az összesített eredmény OK. Az ötvözet jó önthetőséget, korrózióállóságot és megmunkálhatóságot biztosít összetett nyomású házakhoz.

Az anyagtanúsítványok azonosítják a rajz hivatkozását, a jelentés számát és a kemence tételt a nyomon követhetőség érdekében. A kémiai ellenőrzés és a folyamat- és vizsgálati feljegyzések kombinálása segít a JG-nek konzisztens anyagellenőrzésben tartani az öntéstől a végső szállításig.

Műszaki előírások

Felületkezelés és sorjázás

A termék szándékosan ötvözi az egységes öntött felületeket fényes megmunkált felületekkel. A funkcionális felületek és furatok megmunkálása csak ott történik, ahol pontosságra vagy tömítésre van szükség, megőrizve az öntés anyag- és költségelőnyeit. A megmunkált területeket ellenőrzik, hogy nincsenek-e rázkódások, szerszámnyomok, horpadások és egyéb olyan hibák, amelyek befolyásolhatják az összeszerelést.

Az egymást metsző furatokat, menetbemeneteket és a belső átjáró széleit gondosan sorjázza. Az elkészültEgyedi A356-T6 alumínium szeleptest öntvényA szivárgásvizsgálat előtt megtisztítják a forgácsokat és a maradványokat, segítve ezzel a szelepek, tömítések és folyadékáramkörök védelmét.

Minőségellenőrzés és dokumentáció

A minőségtervezés kiterjed a beérkező anyagok ellenőrzésére, az első darabos ellenőrzésre, a folyamat közbeni ellenőrzésekre és a végső funkcionális tesztelésre. A féknyergeket, mikrométereket, furatmérőket, menetmérőket, magasságmérőket és CMM berendezéseket a jellemzők típusának és tűrésének megfelelően használják. A kritikus tömítési és helymeghatározási méreteket célzott ellenőrzésnek vetjük alá.

Anyagtanúsítványok, méretvizsgálati eredmények és szivárgásvizsgálati jegyzőkönyvek állnak rendelkezésre a nyomon követhetőség érdekében. A dokumentált anyagjelentés megerősíti az A356-T6 kémiáját, míg a szivárgási jelentés rögzíti a próbanyomást, a tartási időt, a mennyiséget és az átvételi eredményt. Ezek a rekordok támogatják az OEM-jóváhagyást és az ismételt rendelések konzisztenciáját.

Termékjellemzők

• A356-T6 alumínium konstrukció a kis súly és a korrózióállóság érdekében
• Összetett többnyílású szeleptest öntvény
• Precíziós CNC megmunkálású furatok és tömítőfelületek
• M28, M18 és M12 belső menetes csatlakozások
• H7, H8 és K7 szabályozott illeszkedések
• Tiszta, sorjamentes metsző belső átjárók
• 0,65 MPa szivárgásteszt 40 másodperces tartás mellett
• Anyagkémia és kemence-tétel nyomon követhetősége
• Ellenőrzési dokumentáció elérhető
• OEM gyártás az ügyfél rajzai szerint

Alkalmazások

• Hidraulikus szelep és elosztó szerelvények
• Pneumatikus vezérlő berendezés
• Ipari folyadékelosztó rendszerek
• Automatizálási gépek
• Mobil és anyagmozgató berendezések
• Egyedi OEM nyomásszabályozó egységek

OEM alumínium szelepház gyártás a JG-től

A JG egyedi alumíniumöntvényeket szállít, amelyek ötvözik a hálóhoz közeli gyártást precíziós CNC megmunkálással és funkcionális teszteléssel. A mérnöki felülvizsgálat kiterjed az öntési geometriára, a megmunkálási nullapontokra, a menetszabványokra, a tűrésfelhalmozásra, a belső járatok tisztítására és a gyártás megkezdése előtti szivárgásvizsgálati követelményekre.

Árajánlathoz küldje el JG-nek rajzát, 3D modelljét, éves mennyiségi és minőségi dokumentum követelményeit. A JG gyárthatja aEgyedi A356-T6 alumínium szeleptest öntvényés hasonló szivárgástesztelt alumínium házak prototípus-, kisszériás és ismételt OEM-gyártáshoz.
