Egyedi rozsdamentes acél lengésérzékelő hegesztés

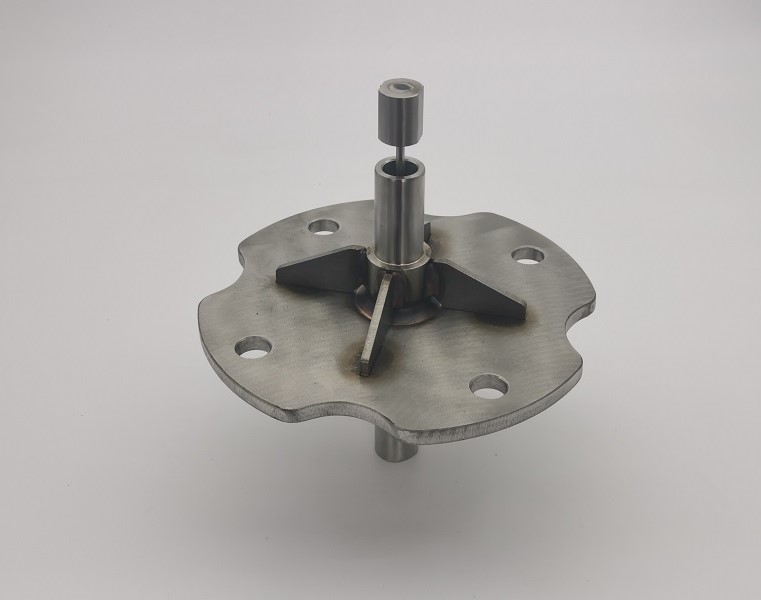

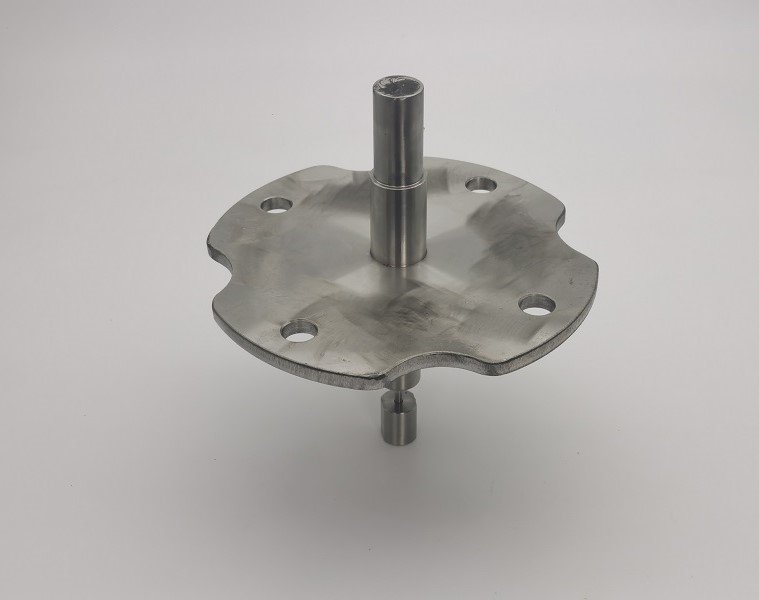

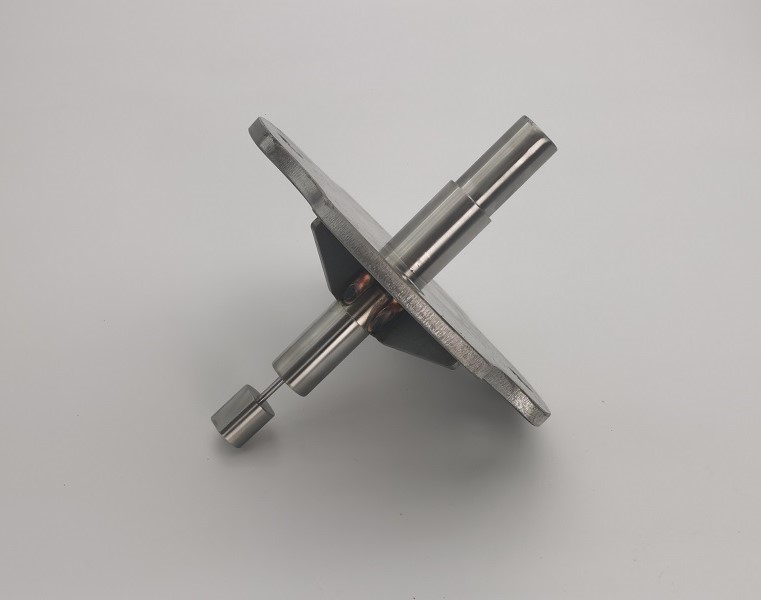

A JG gyártja aEgyedi rozsdamentes acél lengésérzékelő hegesztésipari elmozdulásérzékelő, ingadozásfigyelő és mozgásvezérlő berendezésekhez. Az 577039. számú rajz C változata egy profilozott szerelőlemezt, egy lépcsős érzékelőcsövet, egy vékony elmozduló rudat, egy precíziós hegesztési magot, egy hajlékony rúdfejet és négy erősítőbetétet tartalmaz. A pontos megmunkálás és a rögzítővel vezérelt hegesztés elengedhetetlen, mert a kész szerelvénynek meg kell őriznie a csövek igazítását, miközben lehetővé kell tennie a karcsú érzékelőrúd megbízható mozgását.

Termék áttekintése

Az egyedi rozsdamentes acél lengésérzékelő hegesztés AISI 304 és AISI 316L rozsdamentes acélból készül. Az AISI 304 a fő rögzítőlaphoz, az elmozdulásérzékelő csőhöz, az 1/8 hüvelykes rúdhoz és a megerősítő hornyokhoz használható. Az érzékelő hegesztési magja és hajlékony rúdfeje AISI 316L rozsdamentes acélt használ. Az elkészült szerelvény nyers rozsdamentes acél kivitelben készül, és a megrendelő rajzai alapján OEM hegesztéssel készül.

Alkatrész és rajz kapcsolata

Gyártási folyamat

1. Anyagellenőrzés AISI 304 és AISI 316L rozsdamentes acélhoz
2. A szerelőlemez precíziós profilvágása és fúrása
3. Négy erősítőbetét vágása és formázása
4. A lépcsős elmozdulásérzékelő cső CNC esztergálása és fúrása
5. A hegesztési mag és a hajlékony rúdfej CNC megmunkálása
6. A precíziós 1/8 hüvelykes kiszorítórúd előkészítése
7. Sorjázás és tisztítás a szerelvény összeszerelése előtt
8. Szerelvényvezérelt GTAW hegesztés kiegyensúlyozott hőbevitellel
9. A szerelési minta, a csőbeállítás és a rúd mozgásának ellenőrzése
10. Szemrevételezéses hegesztési ellenőrzés, végső tisztítás és védőcsomagolás

Csőigazítás és koncentricitás

A lépcsős cső áthalad a szerelőlapon, és megtámasztja a belső eltolórudat. Bármilyen csőkifutás vagy szöghiba zavarhatja a rúd mozgását és az érzékelő reakcióját. A JG szabályozza az esztergált átmérőket, a furatbeállítást, a lemez elhelyezkedését és a végső hegesztett geometriát, így az egyedi rozsdamentes acél lengésérzékelő hegesztés az összeszerelés után stabil érzékelési tengelyt tart fenn.

Gumik elhelyezése és lemezgeometria

Négy rozsdamentes acélbetét erősíti meg a cső-lemez kapcsolatot. A betéteket szimmetrikusan kell elhelyezni a központi cső körül, anélkül, hogy akadályoznák a négy lemeznyílást vagy rögzítőlyukat. A dedikált szerelvények a hegesztés előtt meghatározzák a cső merőlegességét és a hornyok közötti távolságot. A kiegyensúlyozott elhelyezés elosztja a terhelést, és segít megelőzni a szerelőlap elhajlását.

GTAW hegesztés és torzítás szabályozás

A rajz a gáz wolfram ívhegesztést írja le a központi csőcsatlakozásnál és a hornyok között. A vékony rozsdamentes acél profilok deformálódhatnak, ha a hegesztési hő egy területen koncentrálódik. A JG ellenőrzött hézag-előkészítést, kiegyensúlyozott hegesztési sorrendet, megfelelő hőbevitelt és közbenső méretellenőrzéseket alkalmaz az egyedi rozsdamentes acél lengésérzékelős hegesztés síkságának és beállításának megőrzése érdekében.

Flex rúd és érzékelőfej vezérlés

A karcsú, 1/8 hüvelykes elmozdulású rúd összeköti a megmunkált érzékelőmagot a hajlékony rúdfejjel. A rajz a fej és a mag forgásirányát nem kritikusként azonosítja, de továbbra is fontosak az axiális helyzet, a furat állapota és a szabad mozgás. A sorjamentes megmunkálás és a gondos kezelés megakadályozza a rúd bekarcolását, elhajlását vagy beszorulását működés közben.

Műszaki előírások

Szerelőlap és lyukvezérlés

Az AISI 304 szerelőlap öt hüvelykes profilozott körvonallal, négy rögzítési lyukkal, központi csőnyílással és négy befogónyílással rendelkezik. A profilpontosság és a furatok helyzete befolyásolja a telepítés cserélhetőségét. A lemezt hegesztés előtt és után ellenőrzik, hogy megbizonyosodjanak arról, hogy a hőbevitel nem változtatta-e meg a szerelési mintát vagy nem okozott-e túlzott torzulást.

Minőségellenőrzés

Az egyedi rozsdamentes acél lengésérzékelő hegesztés minőségellenőrzése az egyes alkatrészekre és a kész összeállításra egyaránt kiterjed. Az ellenőrzés magában foglalja az esztergált átmérőket, a csőfurat állapotát, a lemezprofilt, a rögzítőfuratok távolságát, a cső merőlegességét, a bevágás helyét, a hegesztési varrat megjelenését és a hajlékony rúd mozgását. Anyagtanúsítványok és méretellenőrzési jelentések az OEM vásárlói igényei szerint állnak rendelkezésre.

Termékjellemzők

• AISI 304 és AISI 316L rozsdamentes acél szerkezet
• CNC-megmunkálású lépcsős érzékelőcső és precíziós rúdfej
• Öt hüvelykes profilozott szerelőlap négy rögzítő furattal
• Négy erősítőbetét a szerkezeti stabilitás érdekében
• Fixture-vezérelt GTAW hegesztett szerelvény
• Ellenőrzött csőigazítás és sima érzékelőrúd mozgás
• Sorjázott és tisztított nyers rozsdamentes acél felület
• OEM gyártás az ügyfél rajzai szerint

Alkalmazások

• Ipari elmozdulásérzékelő rendszerek
• Ingadozás és kifutás figyelő berendezés
• Szövedékkezelő és tekercsbeállító gépek
• Csomagoló és átalakító berendezések
• Mozgásvezérlő és helyzetérzékelő egységek
• Egyedi OEM ipari érzékelő mechanizmusok

OEM szenzorhegesztések a JG-től

A JG az egyedi rozsdamentes acél lengésérzékelő hegesztést szállítja az egyes alkatrészek gyártásától a kész összeszerelésig. Integrált folyamatunk egyesíti a profilvágást, CNC esztergálást, precíziós fúrást, speciális rögzítést, GTAW hegesztést, méretellenőrzést és funkcionális ellenőrzéseket. Ez az ellenőrzött munkafolyamat segít az OEM-ügyfeleknek egy megismételhető érzékelőhegesztést kapni, amely készen áll a berendezés telepítésére.
