A JG gyártja aEgyedi 304-es rozsdamentes acél split spider agynagy teherbírású ipari befogó-, hajtás- és mechanikus szerelvényekhez. Ez a nagy kerékagy tömör 304-es rozsdamentes acél kerek rúdból készült, és hozzáillő kétrészes szerelvényként szállítják. A gyártási sorrend kritikus: minden esztergálási, fúrási, marási, fúrási és menetvágási művelet befejeződik, miközben az agy egészben marad, majd a kész agyat huzal szikraforgácsolással elválasztják.

Termék áttekintése

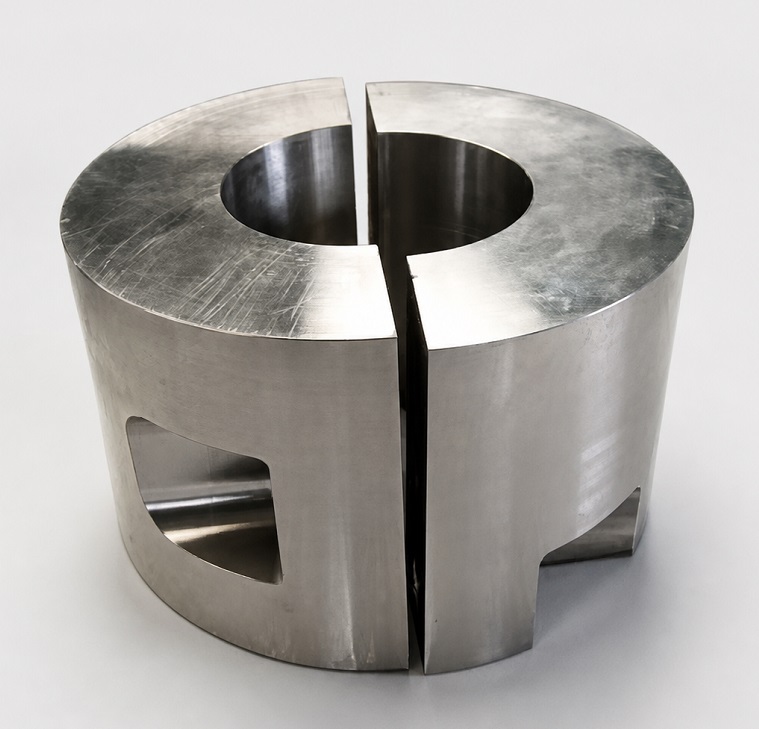

A Custom 304 rozsdamentes acél split Spider Hub AOS05HS32S0001 rajz alapján készül. Névleges kész méretei: 13,00 hüvelyk külső átmérő, 6,25 hüvelyk furatátmérő és 8,50 hüvelyk axiális hossza. Az alkatrész két egymással szemben elhelyezkedő dombormű ablakot, lépcsős oldalelemeket és páros csavarhelyeket tartalmaz hézagfuratokkal és mély 1-1/4-7 UNC menetekkel.

Gyártási folyamat

1. 304 rozsdamentes acél körrúd hitelesítés és fűrészelés
2. Nagy átmérőjű CNC esztergálás és homlokmegmunkálás
3. A 6,25 hüvelykes központi furat precíziós fúrása
4. Szemben lévő domborműves ablakok és külső elemek CNC marása
5. Mélyfúrás, ellenfúrás és 1-1/4-7 UNC menetfúrás
6. Teljes méretellenőrzés az agy egészében

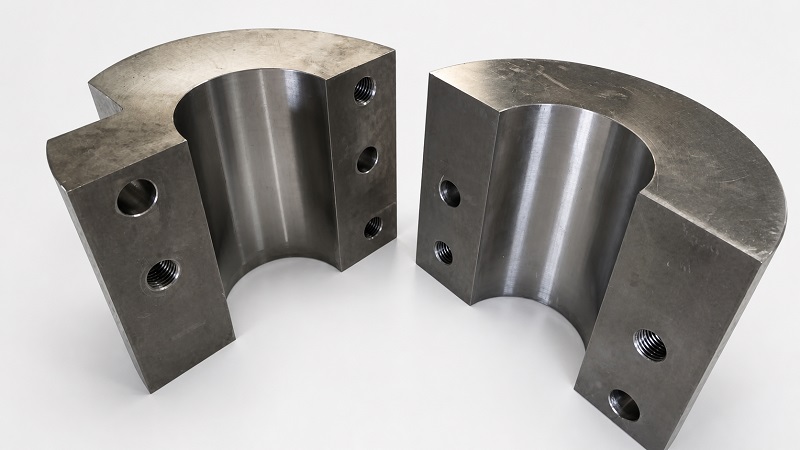

7. A huzal szikraforgácsolás két összeillesztett részre oszlik
8. Vágott felület sorjázása, páros-alkatrész azonosítás és végső ellenőrzés
9. Tisztítás, korrózióvédelem és export csomagolás

Teljes megmunkálás a huzal EDM felosztása előtt

A Custom 304 Stainless Steel Split Spider Hub fő műszaki értéke a rajzon megadott ellenőrzött folyamatsorozat. A furat, a külső átmérő, a homloklapok, az ablakok és a csavar jellemzőinek megmunkálása a szétválasztás előtt megőrzi a közös középvonalat és a konzisztens nullapont-kapcsolatokat. A huzalos szikraforgácsolás ezután keskeny, szabályozott hasítást hoz létre minimális mechanikai vágóerővel. A két félidőt állandóan összeillesztett készletként azonosítják.

Nagy furatpontosság és méretstabilitás

A 6,25 hüvelykes furat megmunkálása nehéz, 304-es rozsdamentes acél agyon merev tartást, kiegyensúlyozott forgácsleválasztást és ellenőrzött vágási körülményeket igényel. A hőképződés és a maradék feszültség befolyásolhatja a kerekséget és a koaxiálisságot, különösen akkor, ha a kész gyűrűt felosztják. A JG lépcsőzetes nagyolást, feszültség-tudatos szerszámpályákat, fúrást és ellenőrzést alkalmaz a hasítás előtt és után, hogy megbizonyosodjon arról, hogy a Custom 304 rozsdamentes acél hasítóagy következetesen összeszerelhető.

Mélylyuk és 1-1/4-7 UNC menetmegmunkálás

Az összeillesztett rögzítőrendszer a felső fele hézaglyukakat és az alsó fele menetes furatokat kombinálja. A rajz jellemzői közé tartozik az 1,281 hüvelykes átmérőjű furatok 2,50 hüvelyk mélységig, az 1,109 hüvelykes menetfúrt lyukak 3,21 hüvelyk mélységig és az 1-1/4-7 UNC menetek 2,50 hüvelyk mélységig. A pontos furatbevezetés, a merőlegesség, a menetmélység és a forgácseltávolítás elengedhetetlenek a csavarok sima rögzítéséhez és a megbízható szorítóerőhöz.

Műszaki előírások

Minőségellenőrzés

A Custom 304 Stainless Steel Split Spider Hub minőségellenőrzése az anyag nyomon követhetőségére, a furat méretére és kerekségére, a külső átmérőre, a homlok párhuzamosságára, a furat helyzetére, a menetmélységre és a páros felek igazítására összpontosít. A belső meneteket megfelelő mérőeszközökkel ellenőrzik, és mindkét felét a huzal szikraforgácsolása után szerelik össze, hogy megbizonyosodjanak arról, hogy a furat, a külső profil és a csavarrendszer megfelelően illeszkedik.

Termékjellemzők

• Masszív AISI 304 rozsdamentes acél szerkezet
• Nagy, 13 hüvelykes külső átmérő és 6,25 hüvelykes precíziós furat
• Teljes CNC megmunkálás a szétválasztás előtt
• Kis erejű, keskeny vágású huzal szikraforgácsolás
• Illesztett és nyomon követhető agyfelek
• Mély 1-1/4-7 UNC belső menet
• Korrózióállóság igényes ipari környezetekhez
• Anyagtanúsítványok és méretjelentések rendelkezésre állnak
• OEM gyártás az ügyfél rajzai szerint

Alkalmazások

• Nagy teherbírású szorító és tengely szerelvények
• Ipari hajtásrendszerek
• Nagy feldolgozó és kezelő gépek
• Korrózióálló mechanikai berendezések
• Egyedi OEM split-hub szerelvények

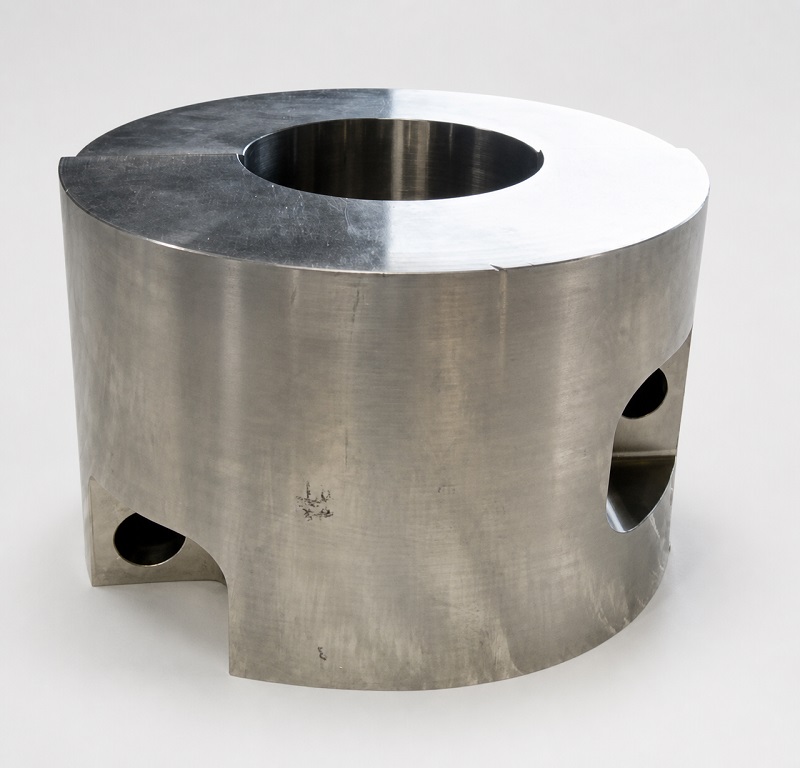

Nagy rozsdamentes acél CNC megmunkálás a JG-től

A JG szállítja a Custom 304 rozsdamentes acél spider agyat a nyersanyagbeszerzéstől kezdve a nagyméretű CNC megmunkáláson, a mélyfurat-befűzésig, a huzal szikraforgácsolási elválasztásáig és a végső páros ellenőrzésig. Eljárásunk ellenőrzi a furat, a külső átmérő, a rögzítési furatok és a osztott felületek közötti kapcsolatokat, így az OEM-ügyfelek megbízhatóan illeszkedő összeállítást biztosítanak, amelyet anyag- és vizsgálati dokumentáció is támogat.
