Egyedi rozsdamentes acél orsó helyzetérzékelő fogaskerék

Egyedi rozsdamentes acél orsó helyzetérzékelő fogaskerék

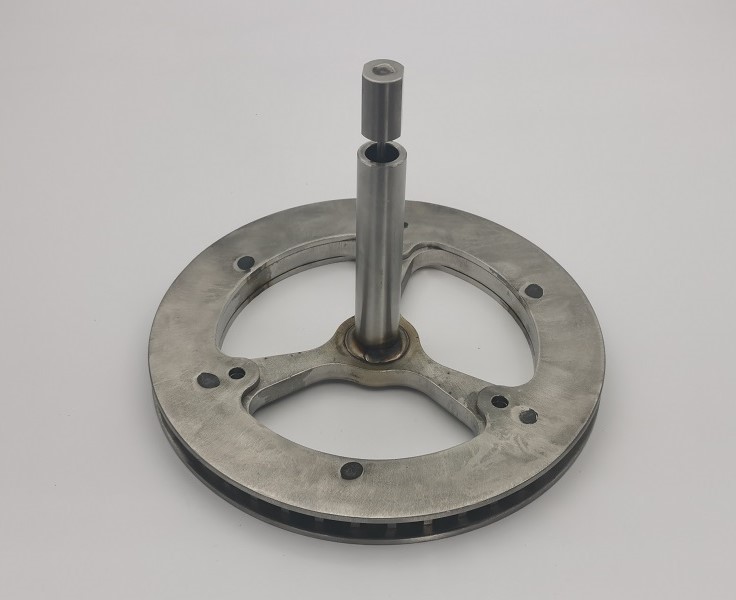

A JG gyártja aEgyedi rozsdamentes acél orsó helyzetérzékelő fogaskerékprecíziós rozsdamentes acél hegesztésként ipari tekercshelyzet-érzékelő és mozgásvezérlő berendezésekhez. Az 577272. számú rajz, a C változat egy profilos érzékelő fogaskereket, két védőburkolatot, egy megmunkált csövet, egy érzékelőhegesztési magot, egy rugalmas rudat és egy precíziós rúdfejet tartalmaz. A rögzítés pontos elhelyezése és az ellenőrzött hegesztés elengedhetetlen, mert az elkészült szerelvénynek meg kell őriznie a fogaskerekek beállítását, a tengelyszöget és a lemeztávolságot a GTAW hegesztés után.

Termék áttekintése

Az egyedi rozsdamentes acél orsóhelyzet-érzékelő hajtómű AISI 316L rozsdamentes acélt használ a fő hajtómű lemezéhez, az érzékelő hegesztési magjához, a rúdhoz, a hajlékony rúdfejhez és a fogaskerék-védőkhöz. A megmunkált cső AISI 304 rozsdamentes acél. A vegyes komponensekből álló szerelvény korrózióállóságot, szerkezeti szilárdságot és stabil teljesítményt biztosít ipari környezetben. A rajz nyers rozsdamentes acél felületet ír elő további bevonat nélkül.

Alkatrész és rajz kapcsolata

Gyártási folyamat

1. Anyagellenőrzés AISI 316L és AISI 304 rozsdamentes acélhoz
2. A főhajtómű és két védőlemez precíziós profilvágása
3. A cső, a hegesztési mag és a flex rúdfej CNC megmunkálása
4. Szerelvénybeállító és szerelőfuratok fúrása és megmunkálása
5. Minden egyes alkatrész sorjázása és tisztítása
6. A hajtóműlemez, a védőburkolatok és a tengelyelemek rögzítésvezérelt összeszerelése
7. GTAW hegesztés szabályozott sorrendben a hőtorzulás korlátozása érdekében
8. A fogaskerék átmérőjének, lemeztávolságának, csőkinyúlásának és tengelyszögének ellenőrzése
9. Szemrevételezéses hegesztési ellenőrzés, végső tisztítás és védőcsomagolás

A fogaskerék profil és a védőlemez igazítása

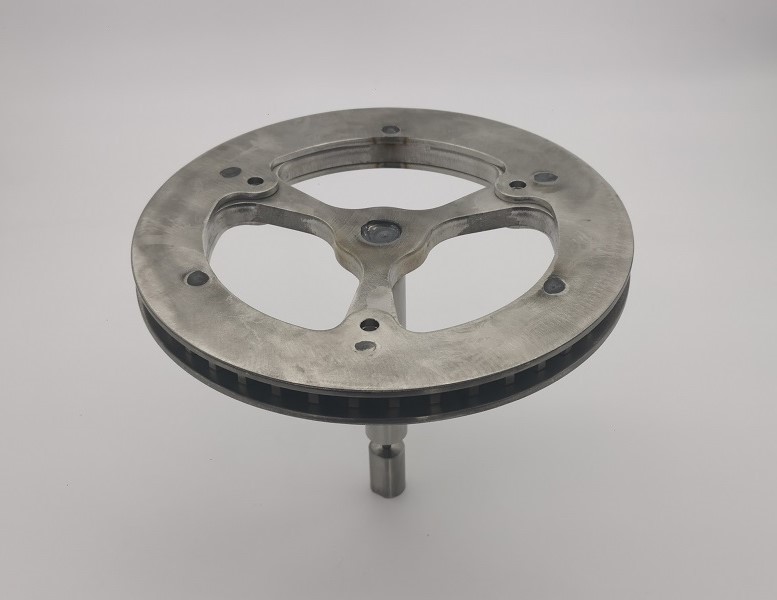

A Custom Stainless Steel Reel Position Sensor Gear kör alakú profilja szorosan elhelyezett külső érzékelőfogakat tartalmaz, amelyeket mindkét oldalon védőlemezek védenek. A konzisztens foggeometria és a szabályozott koncentrikusság támogatja az érzékelő ismételhető kimenetét. A védőlemezek a megfelelő rögzítőelem-beállító lyukakon keresztül vannak elhelyezve, így a védőfelületek a fogazott fogaskerékhez képest megfelelően helyezkednek el.

GTAW hegesztés és torzítás szabályozás

A rajz gáz wolfram ívhegesztést ír elő a központi tengelycsatlakozásnál, a rúdfejnél és hat meghatározott lemezhelynél. A hegesztési hő kihúzhatja a vékony rozsdamentes acéllemezeket az igazodásból, vagy megváltoztathatja a tengely szögét. A JG merev rögzítéseket, kiegyensúlyozott hegesztési sorrendet, szabályozott hőbevitelt és közbenső ellenőrzéseket használ az egyedi rozsdamentes acél orsóhelyzet-érzékelő felszerelésének szükséges geometriájának fenntartásához.

Tengelyszög- és axiális méretszabályozás

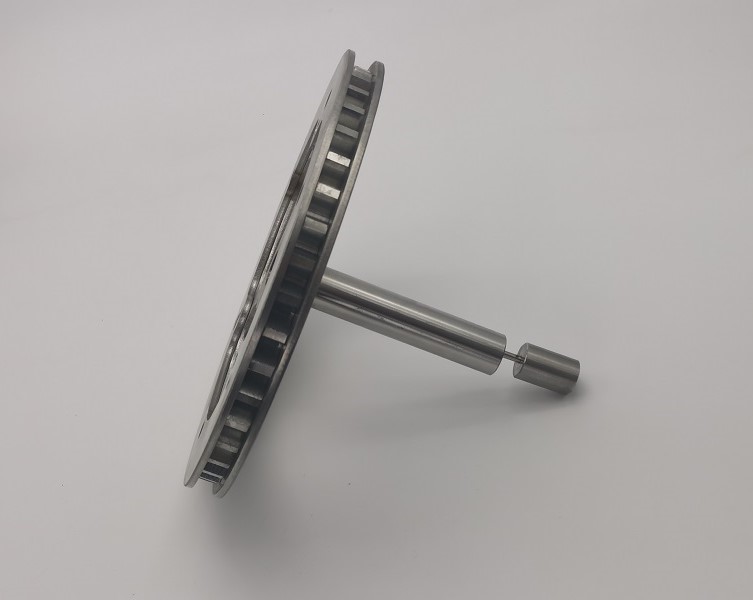

A megmunkált csőnek közel merőlegesnek kell maradnia a fogaskerék felületére, 89,5 és 90,5 fok közötti szögtartományban. A rajz szabályozza a fogaskerék-szerelvény szélességét, a csővetületet és a teljes rúdfej-kinyúlást is. Ezeket a kapcsolatokat hegesztés után ellenőrzik, mert a kész rozsdamentes acél érzékelő fogaskerekének megfelelően kell felszerelnie és továbbítania kell a tekercs helyzetét bekötés vagy eltolódás nélkül.

Műszaki előírások

Megmunkált rozsdamentes acél alkatrészek

Az AISI 304 cső 3/4 hüvelykes külső átmérőjű csőből készül, és egy szabályozott átmenő lyukat tartalmaz. Az AISI 316L hegesztési mag és hajlékony rúdfej pontos furatokat, lapokat és véggeometriát igényel. A karcsú 316L rudat a végső összeszerelés előtt szabályozott hosszúságúra vágják. Minden alkatrészt sorjáznak és megtisztítanak, mielőtt belépnének a hegesztőberendezésbe.

Minőségellenőrzés

Az egyedi rozsdamentes acél orsó helyzetérzékelő hajtómű minőségellenőrzése a kész hegesztésre összpontosít, nem pedig az elszigetelt alkatrészek méreteire. Az ellenőrzések kiterjednek a fogaskerék profiljára, a védőlemez beállítására, a rögzítő furat elhelyezkedésére, a tengelyirányú távolságra, a csőkinyúlásra, a tengelyszögre, a rúdfej helyzetére és a hegesztési varrat megjelenésére. Anyagtanúsítványok és méretellenőrzési jelentések az OEM vásárlói igényei szerint állnak rendelkezésre.

Termékjellemzők

• AISI 316L és AISI 304 rozsdamentes acél szerkezet
• Precíziós külső érzékelő-fogprofil
• Két védő rozsdamentes acél fogaskerékvédő
• Fixture-vezérelt GTAW hegesztett szerelvény
• Szabályozott tengely merőlegessége és axiális méretei
• Sorjázott és tisztított nyers rozsdamentes acél felület
• Egyedi OEM gyártás az ügyfél rajzai szerint

Alkalmazások

• Ipari tekercshelyzet-érzékelő rendszerek
• Szövedékkezelő és tekercselő berendezések
• Csomagoló és átalakító gépek
• Mozgásvezérlő és indexelő egységek
• Egyedi ipari érzékelő mechanizmusok

OEM rozsdamentes acél hegesztések a JG-től

A JG szállítja az egyedi rozsdamentes acél orsóhelyzet-érzékelő felszerelését az alkatrészgyártástól a befejezett összeszerelésig. Gyártási körünk magában foglalja a profilvágást, CNC megmunkálást, precíziós fúrást, dedikált rögzítést, GTAW hegesztést, méretellenőrzést és végső tisztítást. Ez az integrált folyamat segít az OEM-ügyfeleknek ellenőrizni a beállítást, csökkenteni az összeszerelés kockázatát, és beszerelésre készen megismételhető rozsdamentes acél érzékelőket kapnak.
