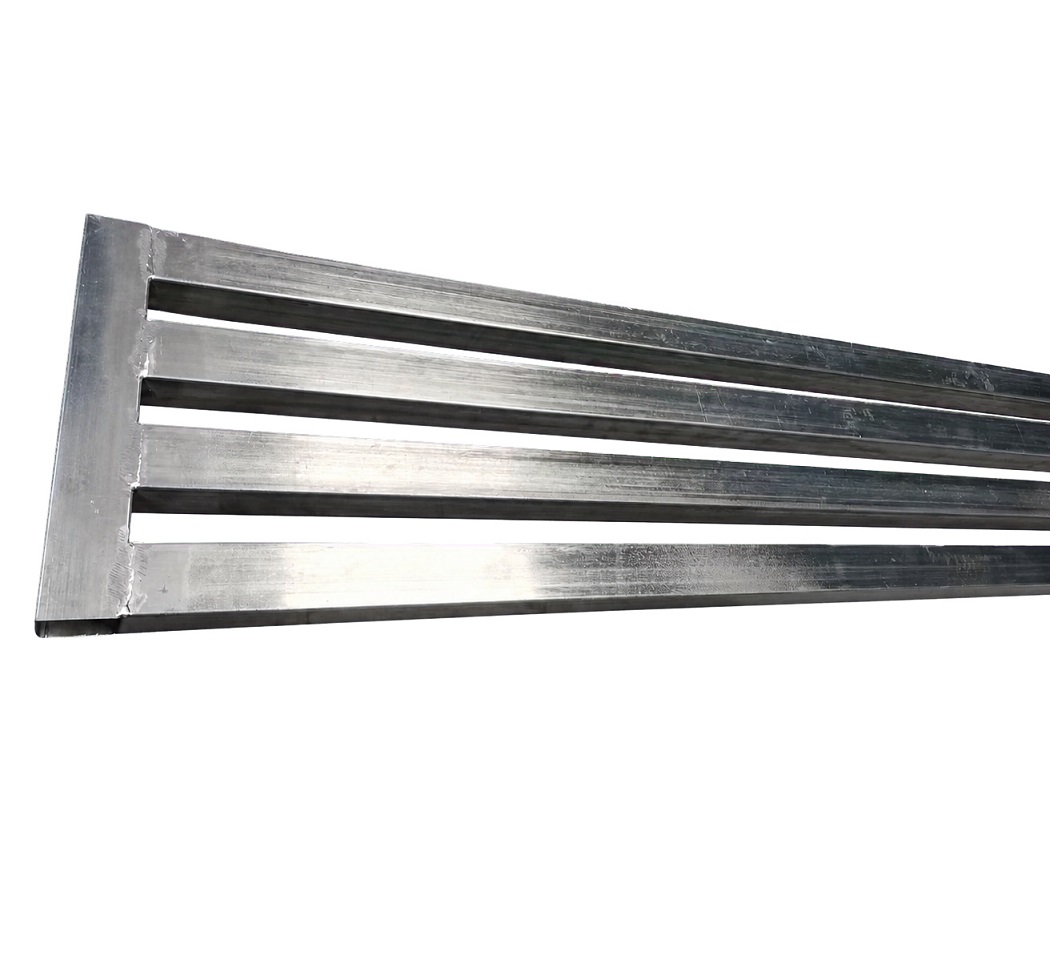

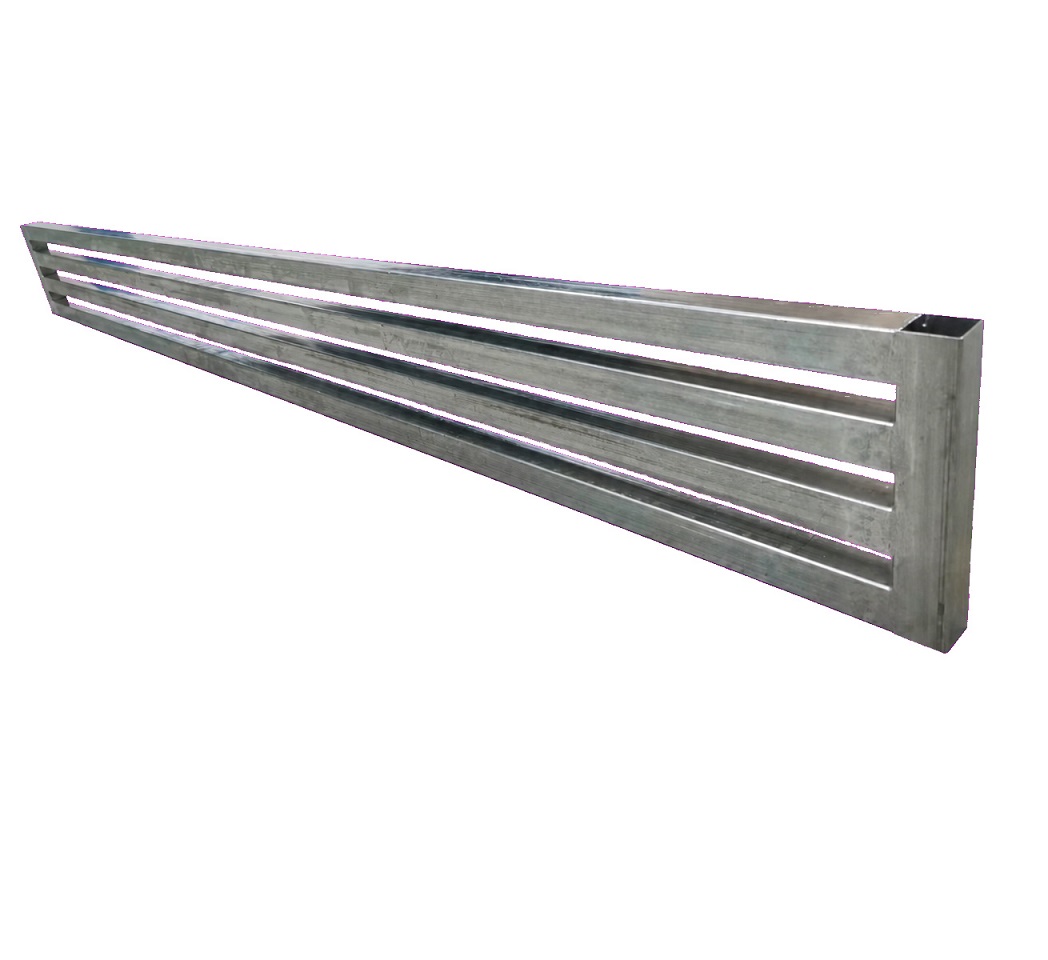

A JG gyártja aEgyedi horganyzott acél csempe állványos hegesztett keretprecíziósan vágott négyzet alakú csövekből speciális hegesztőszerelvények és ellenőrzött hegesztés utáni befejezés segítségével. A hosszú téglalap alakú keret négy párhuzamos 82 hüvelykes csőből áll, amelyeket két 9 hüvelykes végcső köt össze. Az elkészült hegesztett szerelvény körülbelül 2159 × 228,6 mm méretű, és erős, nyitott szerkezetet biztosít a csempe tárolására, a kijelzőre, az anyagmozgatásra és az egyedi ipari állványrendszerekre.

A horganyzott acél csempe állványilyen hosszúságú hegesztési munka nem egyszerű. A 2082,8 mm-es hosszirányú tagoknak egyenesnek és párhuzamosnak kell maradniuk, míg a két végcsőnek meg kell tartania az előírt szélességet és négyszögletességet. A JG vezérli a csővágást, a rögzítőelemek elhelyezkedését, a hegesztési sorrendet, a hőbevitelt és a hűtést, hogy minimalizálja a hajlítást, a csavarodást és a térköz eltéréseit a teljes 2159 mm-es keretben.

Négyzetes cső építése

Az állvány 38,1 × 38,1 mm-es horganyzott acél négyzetes csövet használ. A négy hosszú elem meghatározott falvastagsága körülbelül 0,84 ± 0,152 mm, míg a 228,6 mm-es végtagok vastagabb falat használnak, körülbelül 1,22 ± 0,152 mm-rel. Ez a kombináció könnyű szerkezetet biztosít megerősített végcsatlakozásokkal. Az anyagméreteket gyártás előtt ellenőrizzük, mert a cső mérete, falvastagsága és egyenessége közvetlenül befolyásolja a késztermékethegesztett négyzetcső keret.

Gyártási kihívások és JG megoldások

• Hosszú keret egyenessége:A dedikált szerelvények támogatják a 2,1 méteres csöveket, és szabályozzák a hajlítást hegesztés és hűtés közben.
• Párhuzamos csőtávolság:A rögzített rögzítési pontok mind a négy hosszanti elemet egyenletesen tartják a végétől a végéig.
• Vékonyfalú hegesztés:A szabályozott áramerősség, hegesztési varrat hossza és sorrendje csökkenti az átégést, a túlzott behatolást és a hőtorzulást.
• Vége négyszögletesség:A 228,6 mm-es kereszttartók közös alappontokból helyezkednek el, hogy megtartsák a teljes szélességet és a téglalap alakú geometriát.
• Tiszta hegesztési megjelenés:A fröcskölés, az éles kiemelkedések és a sorja a horganyzott csőfelület károsítása nélkül távolítható el.
• Korrózióvédelem:A hegesztési helyeket a gyártás után hideghorganyzásban részesítik, hogy helyreállítsák a védelmet ott, ahol az eredeti cinkréteg érintett.

Ellenőrzött hegesztési sorrend

JG összeszereli ahorganyzott acél csempe állványerre a célra épített hegesztőberendezésben. A hosszú csöveket először stabil alappontokhoz kell pozícionálni, és a végcsöveket a keret kiiktatása nélkül rögzítik. A hegesztési varratokat kiegyensúlyozott sorrendben alkalmazzák a végső hegesztés előtt. A hegesztési helyek váltogatása segíti a hőelosztást és korlátozza a felhalmozódott torzulást a hosszú keret mentén.

A vékony falú hosszú elemek gondos folyamatszabályozást igényelnek. A túlzott hőség helyi összeomlást, átégést vagy látható deformációt okozhat, míg a nem megfelelő hő gyenge kötéseket okozhat. A JG a tényleges csőfalvastagságnak megfelelően választja ki a hegesztési paramétereket, és a gyártás során ellenőrzi a hézag konzisztenciáját. Az elkészülthegesztett csempe állványellenőrzött állapotban hagyjuk lehűlni a végső méretellenőrzés előtt.

Hideg horganyzás hegesztés után

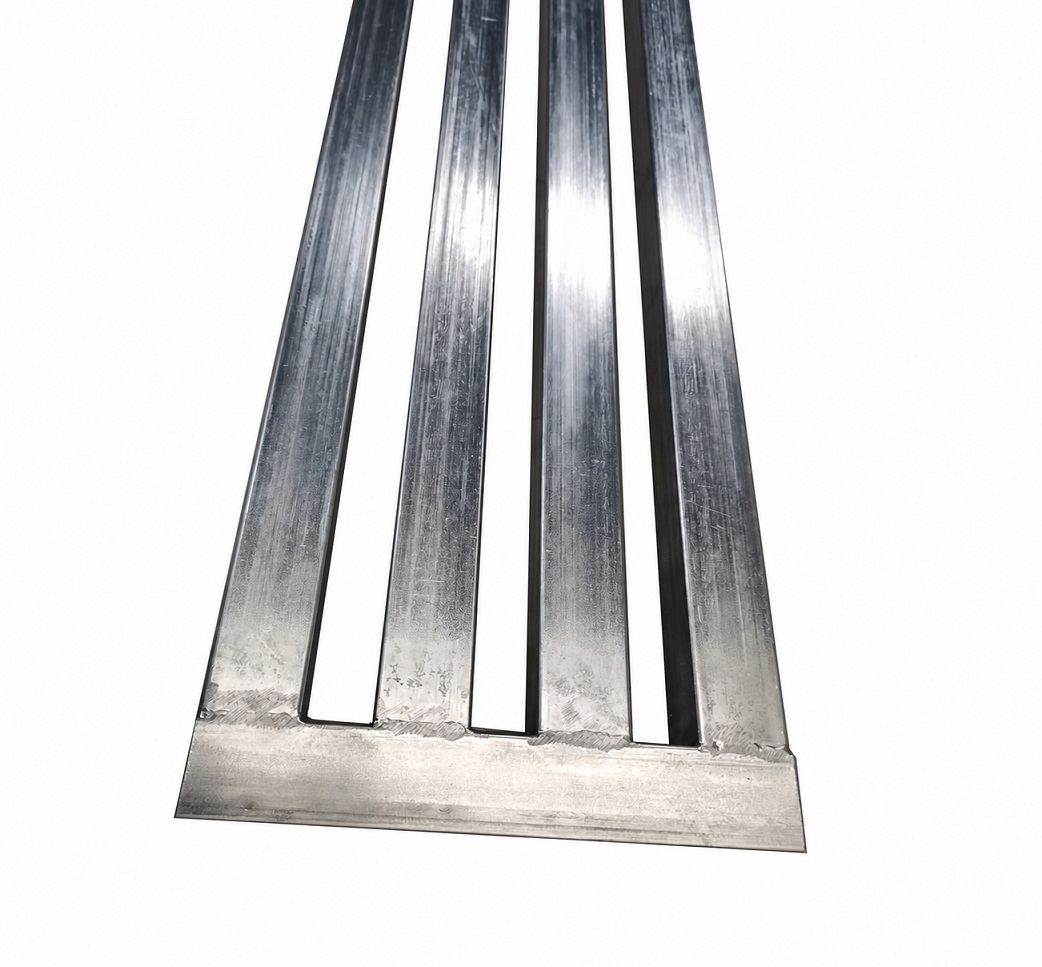

A hegesztés helyileg eltávolítja vagy károsítja az egyes kötések körüli cinkbevonatot. A tisztítás és sorjázás után a szabaddá vált hegesztési zónákat hideg horganyzó anyaggal kezeljük. A bevonat cinkben gazdag védőréteget biztosít, és javítja a korrózióállóságot a gyártott kötések körül. JG ellenőrzi ahidegen horganyzott hegesztett állványa teljes fedés, tiszta élek és egyenletes ipari megjelenés érdekében.

Gyártási folyamat

1. Bejövő horganyzott négyzetcső vizsgálat
2. 82 hüvelykes és 9 hüvelykes tagok precíziós vágása
3. Vég előkészítés és sorja eltávolítása
4. Fixture terhelés és nullapont igazítás
5. Kiegyensúlyozott tapadásos hegesztés
6. Ellenőrzött véghegesztés
7. Hűtés és rögzítés kioldása
8. Hegesztési tisztítás és teljes sorjázás
9. Hideg horganyzás a hegesztési helyeken
10. Méretezés és szemrevételezés
11. Védő export csomagolás

Minőségellenőrzés

A kritikus méretek ellenőrzése első cikkben és időszakos ellenőrzéssel történik. A JG ellenőrzi a körülbelül 2159 mm-es teljes hosszt, a 228,6 mm-es teljes szélességet, a csőmetszetet, a falvastagságot, a párhuzamos távolságot és a keret négyszögletességét. A rajzi követelményeknek megfelelően egyengetőket, kalibrált idomszereket és erre a célra épített ellenőrző szerelvényeket használnak. A készhorganyzott acél csempe állványA hegesztési varrat folytonosságát, túlzott fröcskölést, éles éleket, felületi sérüléseket és teljes hidegen horganyzott lefedettséget is ellenőrzik.

Az ellenőrzés gyakorisága az ügyfél ellenőrzési tervéhez igazítható. Anyagnyilvántartások, méretvizsgálati jelentések, hegesztési minták és csomagolási követelmények állnak rendelkezésre minősített OEM projektekhez. A következetes ellenőrzés mindenben segíthorganyzott acél csempe állványilleszkedjen az ügyfél nagyobb tároló-, kijelző- vagy kezelőegységéhez.

Termékjellemzők

• Hosszú 2159 mm-es hegesztett keret
• 38,1 × 38,1 mm-es horganyzott négyzet alakú cső
• Négy egyenlő távolságban elhelyezett hosszanti tartóelem
• Könnyű vékonyfalú szerkezet
• Ellenőrzött egyenesség és párhuzamosság
• Hegesztés után hideghorganyzás
• Sorjamentes és tiszta gyártott élek
• OEM méretek és konfigurációk állnak rendelkezésre

Alkalmazások

• Csempetároló és bemutató rendszerek
• Kőből és panelből álló állványok
• Raktári anyagmozgató keretek
• Kiskereskedelmi bemutató szerkezetek
• Ipari tároló berendezések
• Egyedi hegesztett acél szerelvények

Miért válassza a JG-t?

• Több mint 20 éves OEM fémgyártási tapasztalat
• Speciális szerelvények hosszú hegesztett keretekhez
• Vékony falú négyzetcső hegesztési lehetőség
• Prototípus, kis szériás és ismételt gyártás támogatása
• Első cikk szerinti és időszakos ellenőrzés
• Stabil exportcsomagolás a hosszú gyártású alkatrészekhez
• Mérnöki támogatás a gyárthatósághoz és a költségkontrollhoz

Küldje el JG-nek rajzát, csőspecifikációját, éves mennyiségét és csomagolási követelményeit a gyártási felülvizsgálathoz. Mérnöki csapatunk kiértékeli a lámpatest kialakítását, a hegesztési sorrendet, az egyenesség kockázatát és a korrózióvédelmi követelményeket az Ön egyedi igényei szerint.horganyzott acél csempe állványvagy más hegesztett négyzet alakú csőszerelvény.
