Egyedi 7075-T6 alumínium emelőkar 4 tengelyes CNC megmunkálás

JGgyártja aEgyedi 7075-T6 alumínium emelőkar 4 tengelyes CNC megmunkálás. Ez a hosszú, ívelt szerkezeti elem egyetlen precíziós megmunkálású alkatrészben egyesíti a rögzítőfuratokat, az ellenfuratokat, a menetes furatokat, a hornyokat, a zsebeket, a vékony bordákat és a kontúrozott éleket. Alkalmas egyedi mobilitási rendszerekhez, kezelőberendezésekhez, automatizálási mechanizmusokhoz és más OEM-szerelvényekhez, ahol fontos a kis súly, a szilárdság és a pontos beállítás.

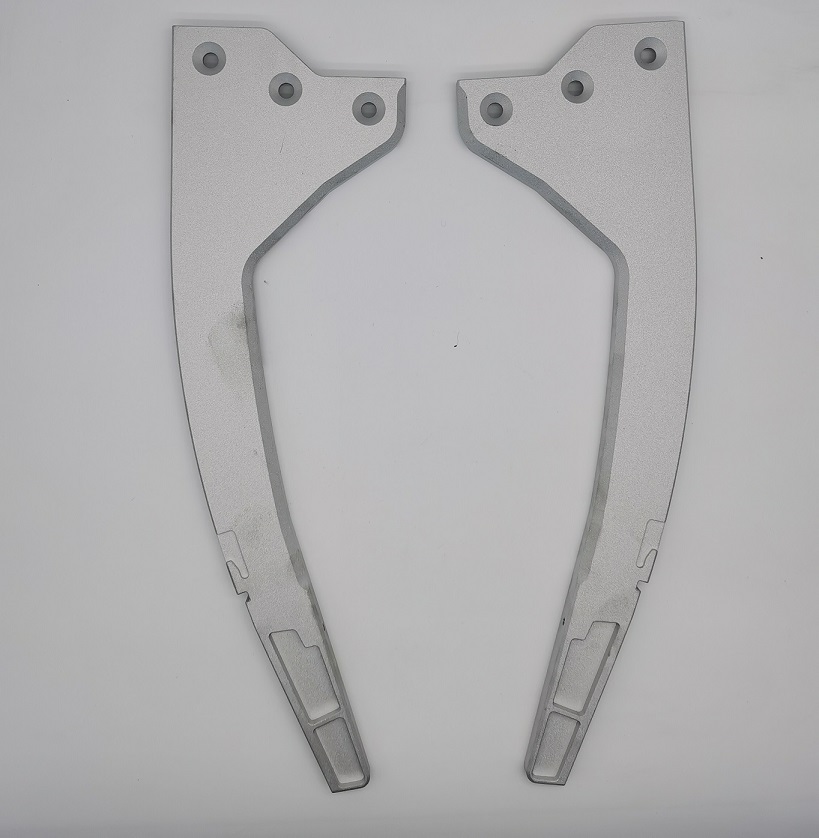

A kész alkatrész körülbelül 416,65 mm hosszú. Előállítása a7075-T6 alumínium emelőkarEnnek a hosszúságnak az egyszerű profilmarásnál sokkal többet kell tennie. Az anyagot több oldalról el kell távolítani, miközben a kar stabil, lapos és méretkonzisztens marad. A JG tervezett nagyolási szekvenciákat, ellenőrzött befogást és kiegyensúlyozott simítómeneteket alkalmaz a maradványfeszültség-mozgás és a megmunkálási torzulás csökkentése érdekében.

Miért fontos a 4 tengelyes CNC megmunkálás?

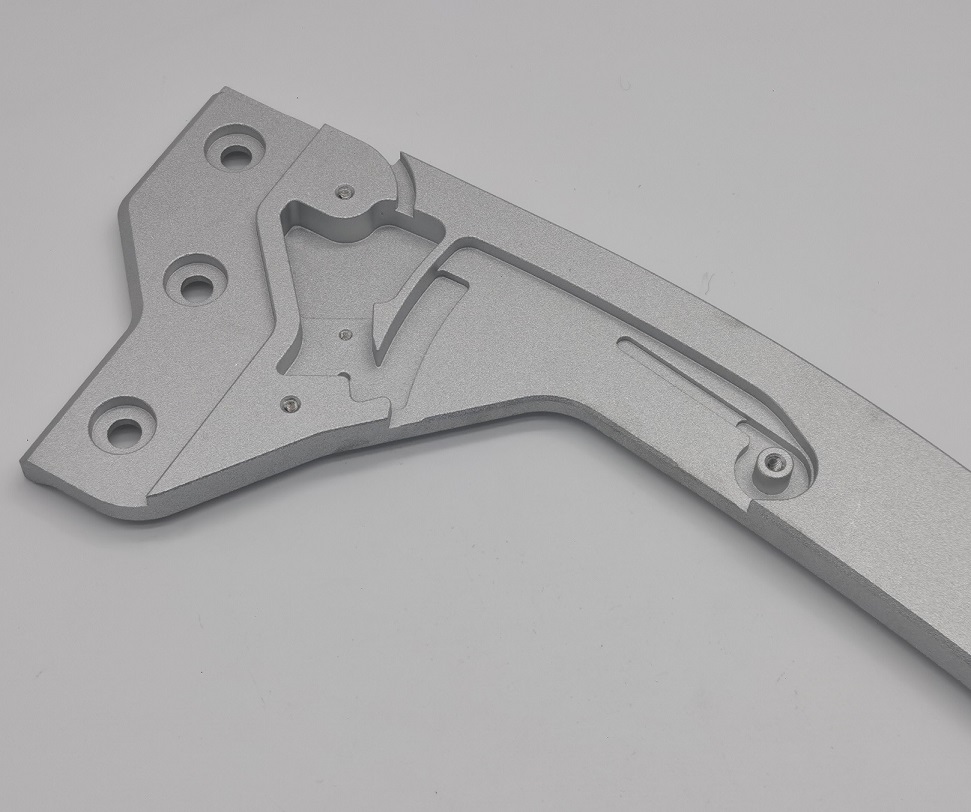

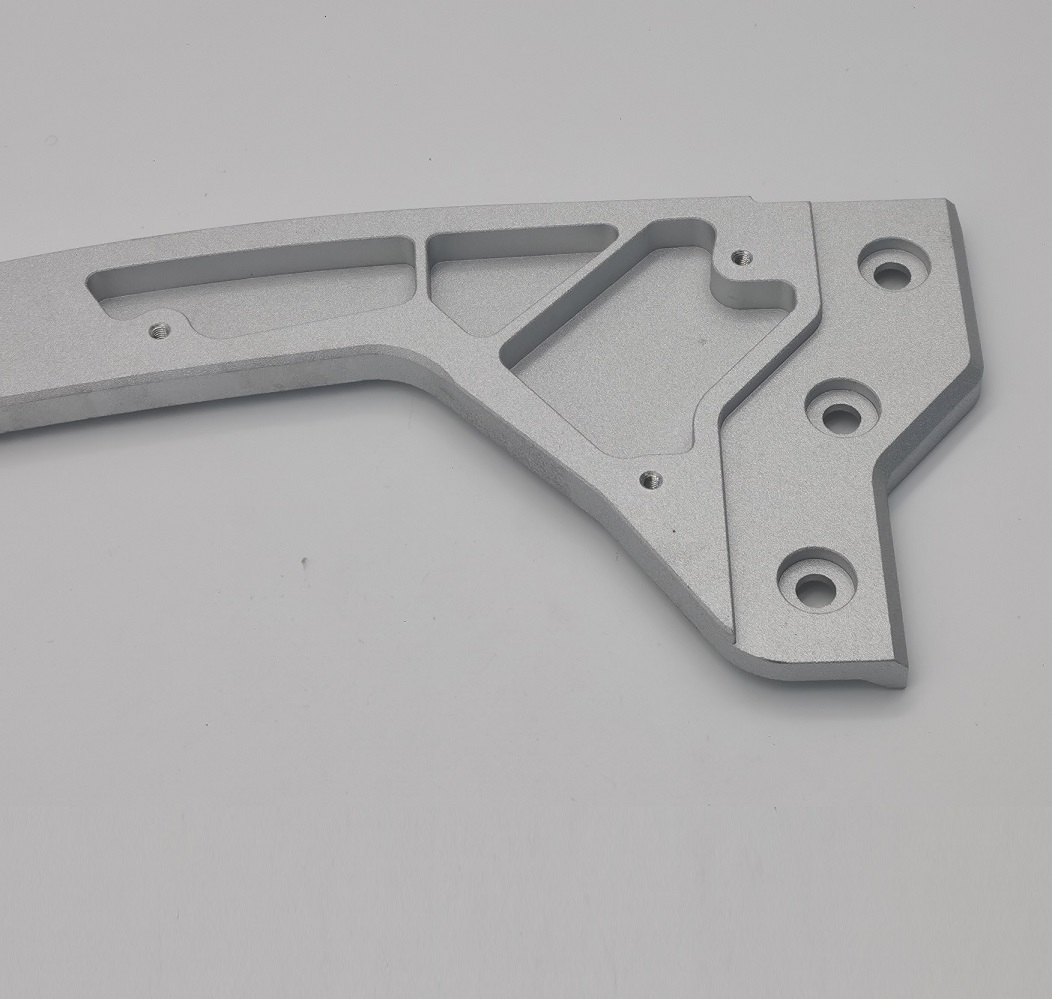

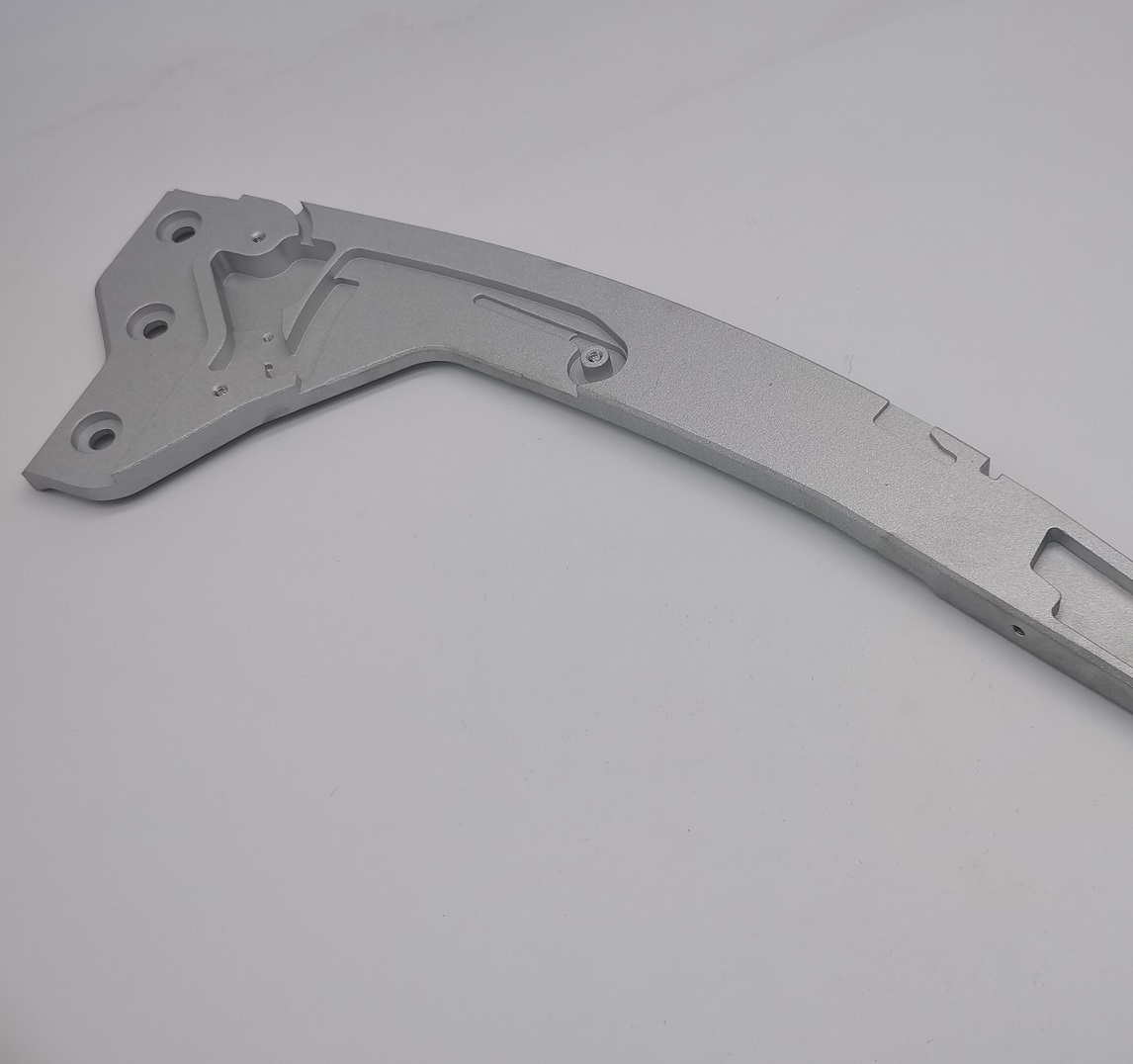

Ezen a részen több elem különböző oldalakon és különböző tájolásokban található. A 4 tengelyes megmunkáló központ lehetővé teszi a munkadarab forgását a műveletek között, miközben állandó nullapontot tart fenn. Ez csökkenti az ismételt kézi áthelyezést, és segít megőrizni az ellenfuratok, rögzítőfuratok, oldalsó furatok, menetek, hornyok és megmunkált zsebek közötti kapcsolatot. Egy szokáshoz4 tengelyes CNC megmunkálású emelőkar, a megbízható jellemzők közötti igazítás közvetlenül befolyásolja az összeszerelési és mozgási teljesítményt.

A JG speciális rögzítőelemeket fejleszt a hosszú alumíniumlemezhez, és szabályozza a szorítóerőt, így a munkadarabot megtámasztja anélkül, hogy kihúzná az alakjából. A durva megmunkálás ellenőrzött alapanyagot hagy a feszültségkiegyenlítés érdekében, mielőtt a végső méretek elkészülnének. A kritikus lyukak és az illesztési jellemzők a fő zsebbehelyezési műveletek után elkészülnek, segítve a7075-T6 alumínium emelőkara pontos távolság és az ismételhető összeállítás fenntartása.

Gyártási kihívások és JG megoldások

• Hosszú rész deformációja:A kiegyensúlyozott szerszámpályák és a fokozatos nagyolás segít a hajlítás és a csavarás szabályozásában a körülbelül 416,65 mm-es hosszon.
• Többoldali pontosság:A 4 tengelyes indexelés közös referenciaként szolgál a furatok, ellenfuratok, menetek, hornyok és oldalsó jellemzők számára.
• Vékonyfalú és bordás megmunkálás:Az optimalizált vágási paraméterek csökkentik a vibrációt, a rezgést és a helyi elhajlást a könnyű zsebek körül.
• A furat helyzetének konzisztenciája:A kritikus szerelési jellemzőket a megállapított alappontokból ellenőrzik CMM és precíziós mérőberendezések segítségével.
• Sorja szabályozás:Az élek, hornyok, ellenfuratok és menetes furatok gondosan sorjázottak, a funkcionális geometria lekerekítése nélkül.
• Egységes megjelenés:Az ellenőrzött szemcseszórás egyenletes matt textúrát hoz létre, miközben a precíziós felületek és menetek szükség szerint védettek.

7075-T6 alumínium nagy szilárdságú könnyű alkatrészekhez

A 7075-T6 alumínium erős szilárdság/tömeg arányt és jó megmunkálhatóságot kínál az igényes szerkezeti elemekhez. Számos általános célú alumíniumminőséggel összehasonlítva jól illeszkedik azokhoz az alkatrészekhez, amelyeknek könnyűnek kell maradniuk a mechanikai terhelés mellett. A JG ellenőrzi a bejövő lemezanyagot, és kérésre fenntartja a nyomon követhetőséget. MindenEgyedi 7075-T6 alumínium emelőkar 4 tengelyes CNC megmunkálása megrendelő rajzi és átdolgozási követelményei szerint készül.

Sörétszórt felületkezelés

A CNC megmunkálás és a teljes sorjázás után az alkatrész szemcseszórt felületet kap. A sörétszórás eltávolítja a kisebb megmunkálási fényt, és egységes matt megjelenést kölcsönöz a nagy ívelt felületnek és a süllyesztett zsebeknek. A folyamatszabályozás azért fontos, mert a túlzott szórás befolyásolhatja az éles éleket, a kis meneteket és a precíziós lyukakat. A JG védi vagy újraellenőrzi a funkcionális jellemzőket, így aszemcseszórt alumínium emelőkartiszta, sorjamentes marad és készen áll az összeszerelésre vagy az ügyfél által meghatározott későbbi bevonási folyamatra.

Gyártási folyamat

1. 7075-T6 alumíniumlemez előkészítés és anyagellenőrzés
2. Rögzítés tervezése és nullapont tervezése a hosszú ívelt alkatrészhez
3. 4 tengelyes CNC nagyoló marás és feszültségkiegyenlített anyageltávolítás
4. Precíziós zseb, horony, ellenfurat, fúrás és menetmegmunkálás
5. Finom profilozás, letörés és vékonyfalú megmunkálás
6. Kézi és mechanikus sorjázás minden elérhető élen
7. Sörétszórás az egyenletes matt felületért
8. CMM és a kritikus jellemzők méretvizsgálata
9. Végső tisztítás, szemrevételezés és védőcsomagolás

Minőségellenőrzés

A minőségellenőrzés a gyártás során, nem csak a végső művelet után történik. Figyelemmel kísérik a lemez nyers állapotát, a rögzítés helyét, a folyamat közbeni méreteket és a kész geometriát, hogy a hosszú kar stabil maradjon. A CMM-ellenőrzés a kritikus furatok helyeit és a jellemzők kapcsolatait, míg a mérőeszközök és a kalibrált mérőeszközök ellenőrzik az ellenfuratokat, a vastagságokat, a meneteket és a teljes méreteket. AEgyedi 7075-T6 alumínium emelőkar 4 tengelyes CNC megmunkálásszemrevételezéssel szemrevételezéssel ellenőrizzük, hogy a felület egyenletes legyen, nyilvánvaló karcolások, foltok, beágyazott hordozók vagy maradék sorja nélkül. Anyagtanúsítványok, méretjelentések és RoHS dokumentáció szükség esetén rendelkezésre áll.

Alkalmazások

• Mobilitás és emelő mechanizmusok
• Ipari automatizálási berendezések
• Anyagmozgató szerelvények
• Precíziós mechanikus csatlakozások
• Könnyű szerkezeti berendezések
• Egyedi OEM gépek

Miért válassza a JG-t?

• Több mint 20 éves OEM precíziós megmunkálási tapasztalat
• 4 tengelyes CNC megmunkálás összetett többfelületű alumínium alkatrészekhez
• Tapasztalja meg a hosszú és vékony alkatrészek torzításának szabályozását
• Prototípus, kisszériás és gyártási támogatás
• CMM ellenőrzés és dokumentált minőségellenőrzés
• Mérnöki visszajelzések a gyárthatóság és a stabil gyártás érdekében
• Export tapasztalat az ügyfelek kiszolgálásában Európában és Észak-Amerikában

ElküldJG2D rajza, 3D modellje, anyagspecifikációja és éves mennyisége a gyors gyártási áttekintéshez. Mérnöki csapatunk értékeli a megmunkálási alapadatokat, a rögzítési stratégiát, a tűréskockázatokat és az Ön egyedi felületi követelményeitEgyedi 7075-T6 alumínium emelőkar 4 tengelyes CNC megmunkálás. A JG támogatja a bizalmas OEM projekteket a prototípus érvényesítésétől az ismételt gyártásig.
