Egyedi 440C orvosi dugattyús tartótengely

Egyedi 440C orvosi dugattyús tartótengely

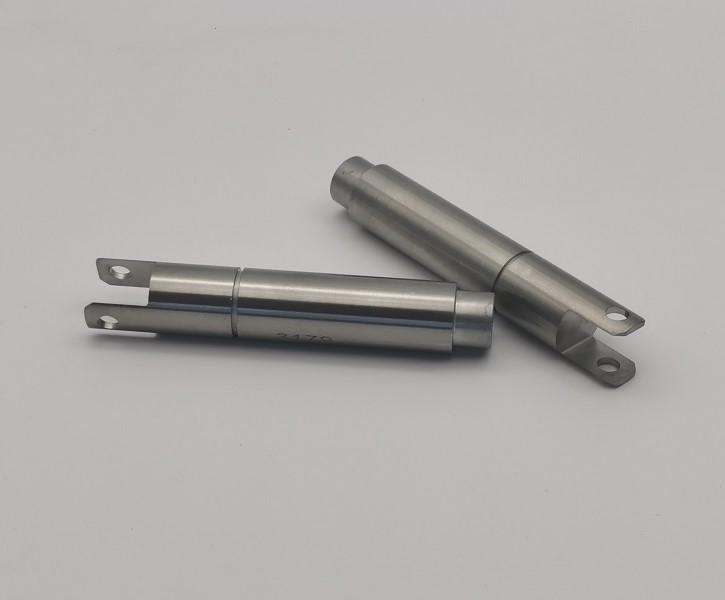

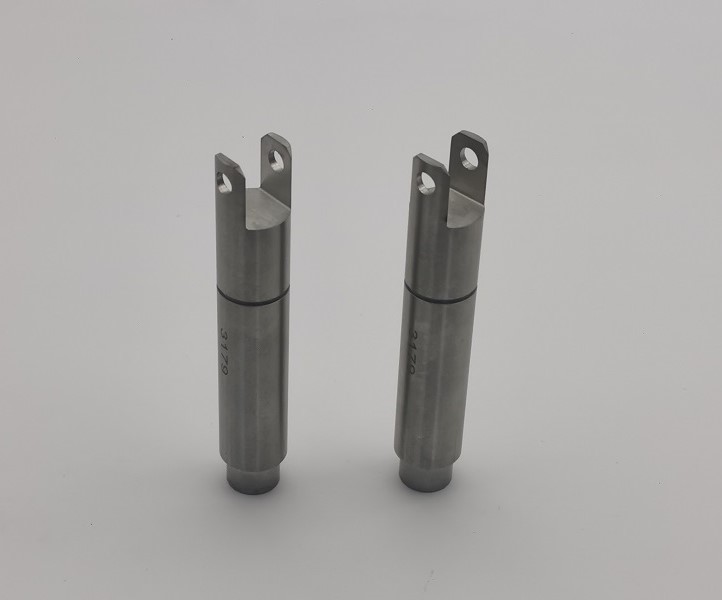

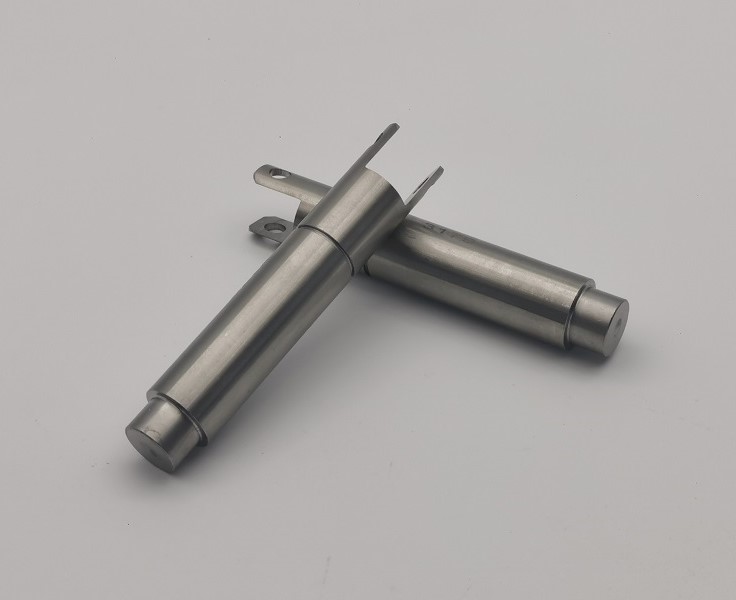

A JG gyártja aEgyedi 440C orvosi dugattyús tartótengelyorvosi berendezésekhez és precíziós dugattyús mechanizmusokhoz. Ez a karcsú villavégű alkatrész egyesíti az edzett csapágyátmérőket, a szűk geometriai tűréseket és a finom, két füles csatlakozási tulajdonságot. A hőkezelés utáni gyártásellenőrzés elengedhetetlen, mert a kész tengelynek pontos mozgást kell biztosítania, miközben tisztának, sorjamentesnek és esztétikai vagy szerkezeti sérülésektől mentesnek kell maradnia.

Termék áttekintése

Az egyedi 440C orvosi dugattyútartó tengely a 121755 Revision A rajz szerint készül AISI 440C rozsdamentes acélból. Az alkatrész teljes hossza 3,545 hüvelyk, hosszú, precíziósan köszörült test, lépcsős végátmérők és villás vége van szabályozott keresztfurattal. A rajz megköveteli a végső méreteket és a hőkezelés utáni kikészítést.

Gyártási folyamat

1. 440C rozsdamentes acél anyagellenőrzés és nyomon követhetőség
2. A tengelytest, a vállak és a köszörülési ráhagyás CNC esztergálása
3. A villa horony és két végfül precíziós marása
4. Keresztfurat fúrása és ellenőrzött élelőkészítés
5. Hőkezelés 53-58 HRC-ig
6. Hőkezelés utáni egyenesség és méretellenőrzés
7. Precíziós hengeres és vállcsiszolás a végső méretig
8. Sorjázás, alkatrészjelölés, tisztítás és szemrevételezés
9. Végső méretellenőrzés és védő orvosi komponens csomagolás

Hőkezelés utáni köszörülés és méretstabilitás

A Custom 440C orvosi dugattyútartó tengely fő gyártási kihívása az egyenesség, az átmérőpontosság és a nullapont-kapcsolatok edzés utáni fenntartása. A referenciafolyamat körülbelül 0,645 hüvelykes nyersdarabot, hőkezelést és végső méretre való csiszolást igényel. Az ellenőrzött hőkezelés, a megfelelő őrlési ráhagyás, az alacsony hőmérsékletű őrlési paraméterek és a közbenső ellenőrzés segít megelőzni a torzulást és az őrlési égést.

Villafülek és precíziós keresztfuratvezérlés

A Custom 440C orvosi dugattyútartó tengely villavége két vékony fület tartalmaz, amelyek egy központi nyílást vesznek körül. A keresztfurat 0,198 ± 0,001 hüvelykben van megadva, geometriai vezérlőkkel az A pontra hivatkozva. Pontos fültávolság, illeszkedő furatpozíció és gondos sorjázás támogatása megbízható csapszerelvény. A dedikált csomagolás megvédi a két fület az ütéstől vagy a meghajlástól a szállítás során.

Műszaki előírások

Minőségi dokumentumok

• Anyagtanúsítvány és hőkövethetőség
• Hőkezelési és keménységi jelentés
• Méretvizsgálati jelentés minden szállítmányhoz
• Megfelelőségi tanúsítvány, amely azonosítja a cikkszámot és a felülvizsgálatot
• RoHS megfelelőségi tanúsítvány a megadott anyaghoz, ha szükséges
• Kérésre az első cikk ellenőrzési dokumentációja

Termékjellemzők

• Prémium minőségű AISI 440C rozsdamentes acél
• Hőkezelés 53-58 HRC-ig
• Precíziós köszörülés hőkezelés után
• Szigorú talajátmérők és geometriai tűrések
• Pontos villarés és keresztfurat kapcsolat
• Sorjamentes, tiszta, orvosi komponensű felület
• Védett csomagolás az érzékeny villafülekhez
• OEM gyártás az ügyfél rajzai szerint

Alkalmazások

• Orvosi dugattyús mechanizmusok
• Diagnosztikai és analitikai berendezések
• Orvosi folyadékszabályozó szerelvények
• Precíziós orvosi mozgásrendszerek
• Egyedi OEM orvosi gépek

Geometriai és felületi minőségellenőrzés

A Custom 440C orvosi dugattyútartó tengely merőlegességet, párhuzamosságot, síkságot és nullapontra hivatkozott geometriai vezérlőket tartalmaz egészen 0,001-0,005 hüvelykig. A talajfelületeket és a villák jellemzőit megfelelő precíziós berendezéssel ellenőrzik. Minden éles sarok meg van törve, és nem szabad meglazult vagy lógó sorja vagy szál.

Tisztasági és vizuális követelmények

Minden felületnek tisztának és folttól, elszíneződéstől, karcolástól, horpadástól, repedéstől, folttól, szennyeződéstől, zsírtól és egyéb szennyeződésektől mentesnek kell lennie. Az azonosítás a rajz által meghatározott zónába van bevésve szabályozott érdesség mellett. A kész Custom 440C orvosi dugattyútartó tengelyt úgy kezelik és csomagolják, hogy megvédjék a precíziós köszörülési átmérőket, a keresztfuratokat és a villafüleket.

OEM orvosi precíziós megmunkálás a JG-től

JG szállítja a Custom 440C orvosi dugattyútartó tengelyt a prototípus mennyiségétől az ismételt gyártásig. Integrált folyamatunk kiterjed a CNC esztergálásra, a villa megmunkálására, az edzésre, a precíziós köszörülésre, a méretellenőrzésre, a tisztaság ellenőrzésére és a védőcsomagolásra. Anyag-, hőkezelési, megfelelőségi és ellenőrzési dokumentáció támogatja a vásárlók minőségi és nyomon követhetőségi követelményeit.
