Egyedi 304-es rozsdamentes acél póksapkák

Egyedi 304-es rozsdamentes acél póksapkák

JG gyártjaEgyedi 304-es rozsdamentes acél póksapkákmint hozzáillő kétrészes precíziós szerelvény az OEM ipari berendezésekhez. A tömör AISI 304 rozsdamentes acélból megmunkált felső és alsó blokkok egyesítik a pontosan elhelyezett rögzítőfuratokat, a mély UNF meneteket és a szimmetrikusan kialakított ülést. A kialakítás megköveteli mindkét fél összehangolt megmunkálását, hogy a teljes szerelvény egyenletesen zárjon és konzisztens befogási geometriát tartson fenn.

Termék áttekintése

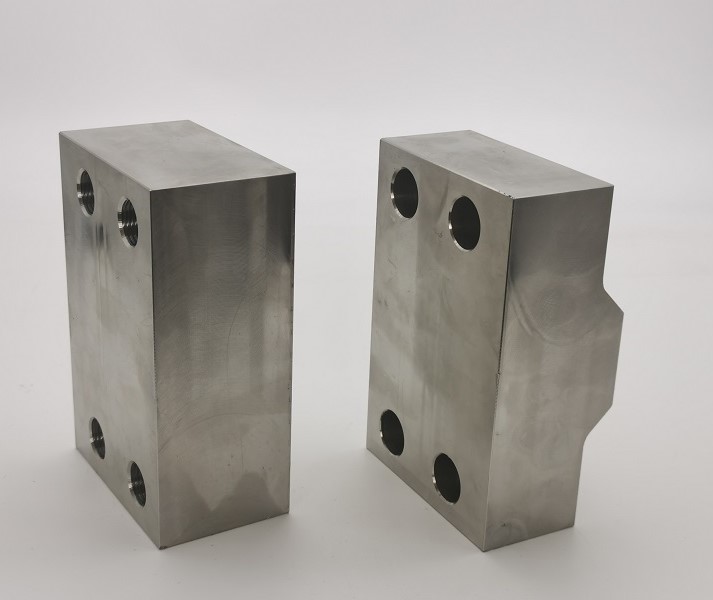

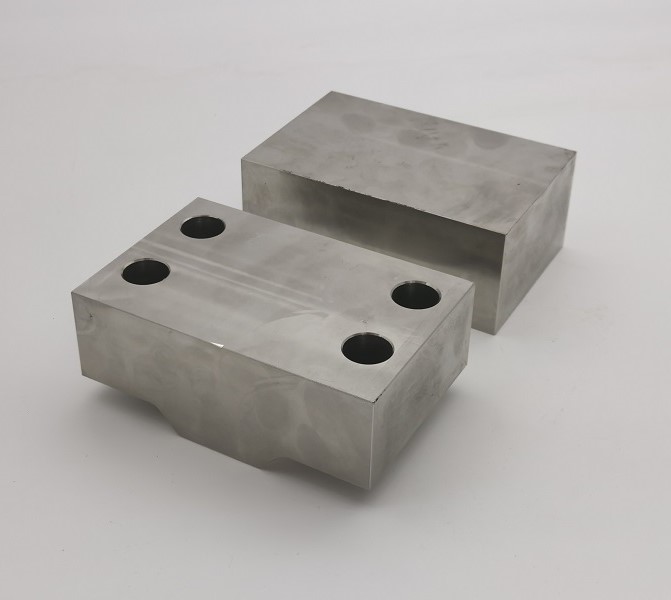

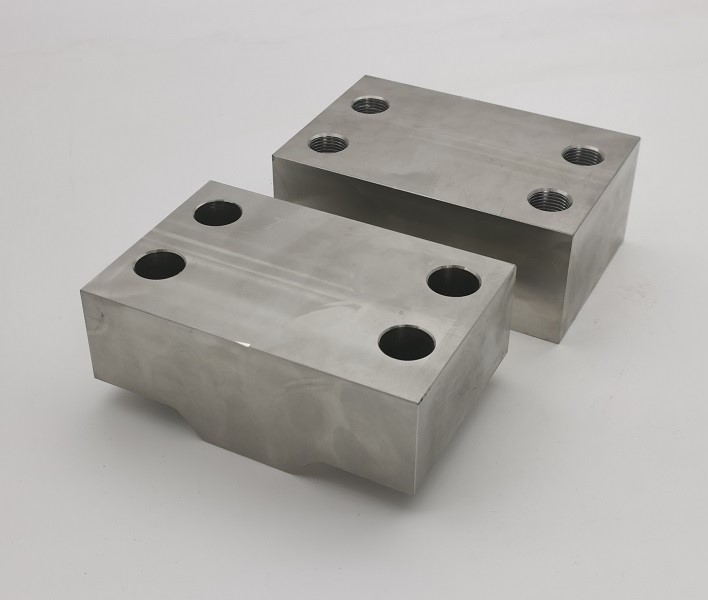

Az egyedi 304 rozsdamentes acél póksapkák a 16SG-7-B19 rajz alapján készülnek. Mindegyik szerelvény két névleges 2 x 3-1/4 x 5 hüvelykes rozsdamentes acél blokkból áll. A kész pár négy rögzítési pozíciót és egy központi profilt tartalmaz 135 fokos átmenetekkel, 1/4 hüvelykes tipikus rádiuszokkal és szabályozott 7/16 hüvelykes profilmagassággal.

Gyártási folyamat

1. 304 rozsdamentes acél blokk előkészítése és anyagellenőrzése
2. Nullapontfelvétel és precíziós CNC homlokmarás
3. CNC durva és simító marás a központi lépcsős horonyban
4. Négy furat összehangolt fúrása az illeszkedő felső blokkon keresztül
5. Menetfúrás és 5/8-18 UNF menetmegmunkálás az alsó blokkban
6. Éltörés, sorjázás és belső menet tisztítás
7. Párosított méret- és szemrevételezés
8. Védő tisztítás és export csomagolás

Termékjellemzők

• Korrózióálló AISI 304 rozsdamentes acél konstrukció
• Hozzáillő kétrészes CNC megmunkálású szerelvény
• Pontos négylyuk-igazítás mindkét blokkon
• Mély 5/8-18 UNF belső menet
• Szimmetrikus, 135 fokos központi ülésprofil
• Sorjamentes furatok, menetek és megmunkált élek
• Anyagkövetési és méretjelentések állnak rendelkezésre
• OEM gyártás az ügyfél rajzai szerint

Illesztett kétrészes lyukigazítás

A Custom 304 rozsdamentes acél póksapkák egyik fő gyártási kihívása a négylyuk mintázat megtartása mindkét alkatrészen. A felső blokk 11/16 hüvelykes, míg az alsó blokk 37/64 hüvelykes menetfúró furatokat használ 5/8-18 UNF menettel, meghatározott 1-1/8 hüvelyk mélységig. A közös alappontok és az összehangolt beállítások elősegítik, hogy minden csavar zökkenőmentesen behatoljon, anélkül, hogy az összeszerelés során erőltetés vagy keresztmetszés történik.

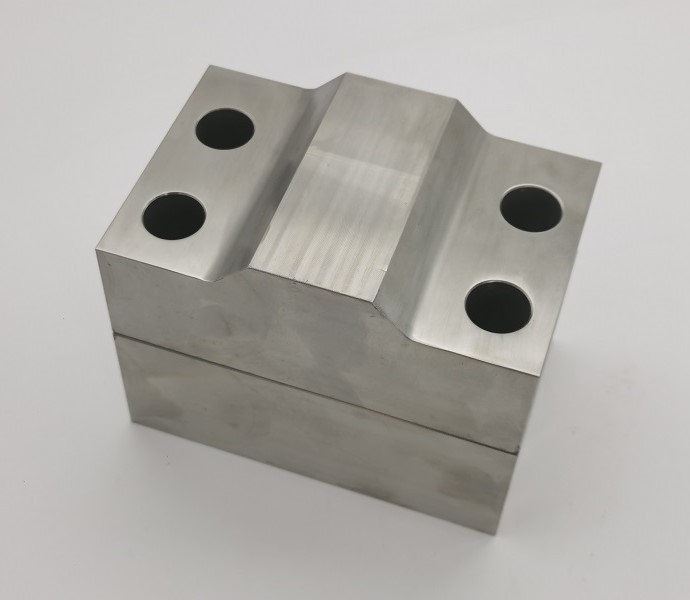

Szabályozott 135 fokos horonygeometria

A központi ülésprofil megkülönbözteti a Custom 304 rozsdamentes acél póksapkákat a hagyományos téglalap alakú rögzítőblokkoktól. Mindkét 135 fokos átmeneti felületnek szimmetrikusnak kell maradnia a középvonalhoz képest, bele kell simulnia a megadott 1/4 hüvelykes sugarakba, és meg kell tartania a kívánt profilmagasságot. A stabil munkatartás és az ellenőrzött simítómenetek csökkentik az eltérést, a szerszámnyomokat és a helyi torzulást.

Műszaki előírások

Menet- és felületminőség-ellenőrzés

Minden egyedi 304 rozsdamentes acél póksapka szerelvényt ellenőriznek a furat helyzete, a fúróméret, a menetkötés, a teljes méretek és a profil megfelelősége szempontjából. Go/no-go menetmérők ellenőrzik az 5/8-18 UNF meneteket. A megmunkált felületeket sorja, éles élek, szennyeződés és kezelési sérülések szempontjából ellenőrzik, az illesztett komponenseket pedig védik a keveredéstől a tisztítás és a csomagolás során.

Alkalmazások

• Ipari szorító- és tartószerelvények
• Egyedi gépi felszerelések
• Rozsdamentes acél berendezések és szerszámok
• OEM mechanikus szerelvények, amelyekhez hozzáillő kupak szükséges
• Korrózióálló gyártóberendezések

OEM rozsdamentes acél megmunkálás a JG-től

A JG egyedi 304-es rozsdamentes acél póksapkákat szállít prototípusból az ismételt gyártásig. Mérnöki csapatunk a CNC megmunkálási folyamat során ellenőrzi az anyagazonosítást, a páros alkatrész-dátumpontokat, a hornyok geometriáját, a menetes furatok igazítását és a végső ellenőrzést. Az ügyfelek anyagtanúsítványokat, méretvizsgálati jelentéseket és teljes rajzalapú gyártási támogatást kérhetnek.
