Öntött acél reach targonca kormánycsukló

A JG gyártja aÖntött acél reach targonca kormánycsuklókonténer-kikötői targoncákhoz és egyéb nehéz konténermozgató berendezésekhez. Az alkatrész átadja a kormányzást és a kerékterhelést, miközben precíz, stabil illeszkedést biztosít a kerékagyhoz. Az ellenőrzött öntési minőség, a pontos hub interfészek és az ellenőrzött roncsolásmentes tesztelés elengedhetetlenek az ismétlődő nagy terhelések melletti megbízható szolgáltatáshoz.

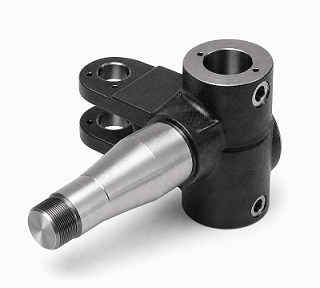

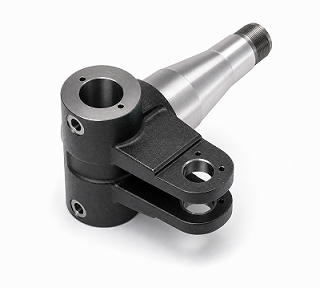

A Cast Steel Reach Stacker kormánycsukló húzással vezérelt króm-molibdén ötvözetű öntött acélból készül. Az alkatrész egy nagy hengeres csapágyfelületet, iker rögzítőkarokat és egy hosszú megmunkált orsót egyesít egyetlen teherhordó öntvényben. A funkcionális furatok, csapok, helymeghatározó felületek és menetek normalizálása után precíziós megmunkálásra kerülnek, hogy stabilan illeszkedjenek az agyhoz és a megfelelő kormányelemekhez.

Gyártási folyamat

1. Homoköntés szabályozott öntéssel, öntéssel és felszálló kialakítással
2. Normalizáló hőkezelés az egységes és stabil szerkezetért
3. Az öntvény mágneses részecskevizsgálata
4. Nagyoló megmunkálás ellenőrzött megmunkálási ráhagyással
5. Ultrahangos vizsgálat a 2. szintű elfogadási követelményeknek megfelelően
6. Agy illesztések, furatok, homloklapok és menetek precíziós megmunkálása
7. CMM, furatmérő, gyűrűs idomszer és menetmérő vizsgálat
8. Precíziós funkcionális felületek maszkolása
9. Korrózióálló spray-festés
10. Végellenőrzés, dokumentáció és export csomagolás

Mérnöki érték: Precision Hub Fit

A Cast Steel Reach Stacker Steering Knuckle fő mérnöki kihívása a kerék-agy interfészek és a kormány rögzítési pontjai közötti kapcsolat. Az Ø87H7 furat, Ø130g6 és Ø85g6 csapok, Ø60H9 furat és a 215 ±0,05 mm-es nullapont kapcsolat ellenőrzött beállítást és befejező megmunkálást igényel. A JG dedikált szerelvényeket, kalibrált mérőeszközöket és CMM-ellenőrzést használ a koaxialitás, a merőlegesség és a pozicionálási pontosság ellenőrzésére a szoros, megismételhető agyillesztés érdekében.

MT és UT 2. szintű ellenőrzés

A Cast Steel Reach Stacker Steering Knuckle minden egyes gyártási tétele dokumentált, roncsolásmentes vizsgálati tervet követ. A mágneses részecskék tesztelése a jóváhagyott vásárlói vagy K-szabvány elfogadási zónái szerint történik, különös tekintettel a kritikus CB területekre. Az ultrahangos vizsgálat az EN 12680-2 2. szintű követelményei szerint történik. Az MT és UT jelentések megőrződnek és szükség szerint rendelkezésre állnak, a nem megfelelő öntvényeket pedig csak jóváhagyott módon utasítják el vagy dolgozzák fel.

Műszaki előírások

Mechanikai tulajdonság- és tételjelentések

Minden gyártási tételnél szigorú mechanikai tulajdonságellenőrzés szükséges. Az öntött próbarudakat sorsolás útján ellenőrzik, és tesztelik a szakítószilárdságot, a folyáshatárt, a nyúlást és a keménységet. Egy vizsgálati eredményt adnak meg a tételjelentésben, és a visszatartott minta elérhető marad a nyomon követhetőség érdekében. Az anyagkémiai, a hőkezelési állapot és az ellenőrzési feljegyzések az öntési tételhez kapcsolódnak.

Minőségi dokumentumok

• Anyag kémiai összetételi tanúsítvány
• Szigorú mechanikai tulajdonságjelentés minden tételhez
• Hőkezelési jelentés
• Mágneses részecske vizsgálati jelentés
• Ultrahangos vizsgálati jelentés az EN 12680-2 szabvány 2. szintje szerint
• Méret- és CMM vizsgálati jelentés
• Keménységvizsgálati jegyzőkönyv
• Festési és végső szemrevételezési jegyzőkönyv

Felületi és kivitelezési követelmények

A Cast Steel Reach Stacker kormánycsuklót szemrevételezéssel ellenőrzik a zsugorodás, a homokzárványok, a káros felületi hibák, a felszín alatti porozitás és a megmunkálási sérülések szempontjából. A megmunkált felületeknek meg kell felelniük a húzási érdesség követelményeinek, és mentesnek kell lenniük a sorja- és éles szélektől. A kerékagy-illesztésű csapokat, csapágyfuratokat, menetes területeket és egyéb funkcionális interfészek festés előtt letakarják, hogy a bevonat ne befolyásolja az összeszerelés pontosságát.

Alkalmazások

• Konténer-portos targoncák
• Konténerkezelők és nehézvillás targoncák
• Kormányzott tengely és kerékagy szerelvények
• Kikötői logisztikai és anyagmozgató berendezések
• Egyedi nehézgép-kormányrendszerek

OEM öntés és megmunkálás a JG-től

A JG támogatja a vevő rajzai és jóváhagyott minőségi tervek alapján az öntött acél reach targonca kormánycsukló prototípusát, cseréjét és sorozatgyártását. A homoköntést, a hőkezelést, a durva megmunkálást, a precíziós megmunkálást, az NDT-t, a festést és a végső ellenőrzést egy ellenőrzött gyártási útvonalon koordinálják. Ez az integrált folyamat segít megőrizni a hub-illesztés stabilitását, a nyomon követhető minőséget és a megbízható szállítást az igényes kikötői berendezésekhez.
