Öntött acél anyagmozgató kormánycsukló

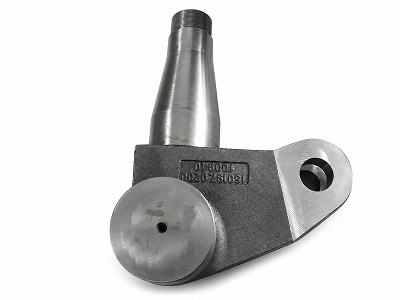

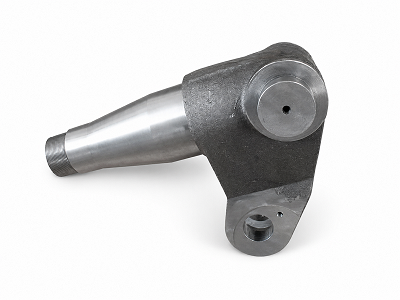

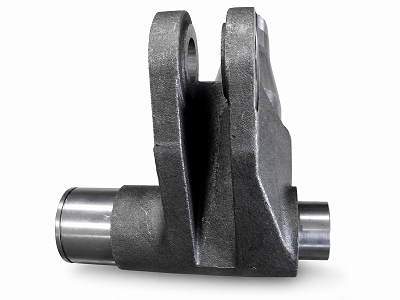

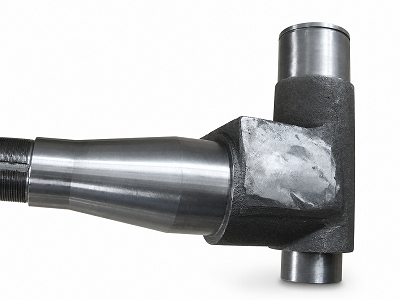

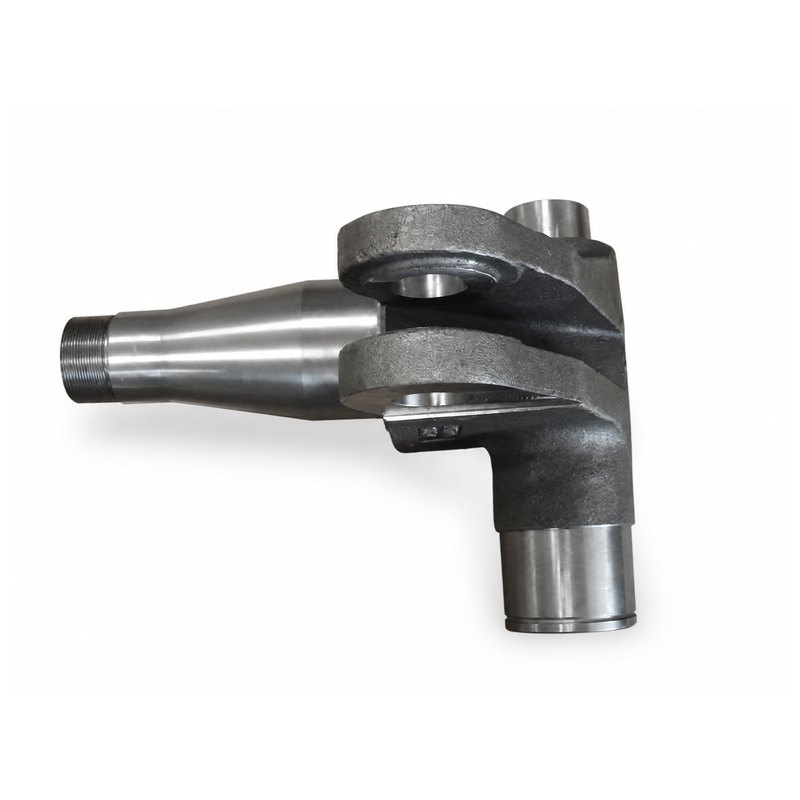

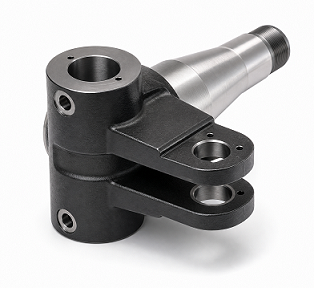

A JG gyártja aÖntött acél anyagmozgató kormánycsuklóanyagmozgató gépekben használt kormányrendszerekhez. Ez a jobb oldali kormánycsukló a kúpos kerékorsót, a nagy csapágycsapokat és a villaszerű rögzítőkarokat egyetlen nagy szilárdságú acélöntvény alkatrészben egyesíti. Az ellenőrzött öntési integritás és a pontos megmunkálás elengedhetetlen, mert az alkatrész kormány-, kerék- és ütközési terhelést hordoz a berendezés folyamatos működése során.

Termék áttekintése

Az öntött acél anyagkezelő kormánycsukló húzással vezérelt króm-molibdén öntött acélból készül, és hőkezelt a QT2 mechanikai tulajdonságok követelményeinek megfelelően. A precíziós öntés hozza létre a bonyolult teherhordó geometriát, míg az ezt követő megmunkálások előállítják a csapágyüléseket, koaxiális csapokat, csapfuratokat, rögzítőfelületeket és M60×2 menetet, amelyek szükségesek a kerékagy és a kormányrendszer megbízható összeszereléséhez.

Gyártási folyamat

1. Precíziós öntés szabályozott formázási, öntési és megszilárdulási paraméterekkel
2. Hőkezelés a megadott QT2 állapothoz
3. Ultrahangos tesztfelületek kezdeti megmunkálása és előkészítése
4. 100%-os ultrahangos vizsgálat az EN 12680-2 szabvány 2. szintje szerint
5. Fúrók, furatok, menetek és nullapontok precíziós megmunkálása
6. CMM, furatmérő, mikrométer és menetmérő vizsgálat
7. Minden precíziós funkcionális felület maszkolása
8. Korrózióálló felületfestés
9. Végellenőrzés, tételdokumentáció és export csomagolás

Mérnöki érték: Agy és kormányzás beállítása

Az öntött acél anyagmozgató kormánycsukló fő gyártási kihívása a hosszú kúpos orsó, a csapágycsapok és a villarögzítő furatok közötti kapcsolat szabályozása. A kritikus illeszkedések közé tartozik az Ø65g6, Ø95h6, Ø60j6, Ø85j6 és Ø40H7 jellemzők. Koaxialitási követelmények 0,02 mm-ig, és merőlegességi vagy kifutási követelmények az A ponthoz képest merev rögzítőket, stabil hőkezelést és simítómegmunkálási vezérlést igényelnek.

UT és MT 2. szintű ellenőrzés

Az öntött acél anyagmozgató kormánycsuklót a kezdeti megmunkálás után ultrahanggal ellenőrzik, amikor a tesztfelületek megbízható hangátvitelt biztosítanak. A jóváhagyott eljárás kontaktellenőrzést alkalmaz olajcsatolóval, 2 MHz-es hosszhullámú, ikerkristály- és szögszondákkal, valamint Ø3 mm-es keresztfúrt referencia reflektorral. A teljes öntvényt az EN 12680-2 szabvány 2. szintje szerint 100%-os lefedettség mellett, képzett II. vagy III. szintű személyzet vizsgálja meg. Mágneses részecsketesztet (MT) is végeznek a 2. szintig a felületi és felületközeli integritás ellenőrzésére a rajz által meghatározott területeken.

Az öntés integritása és a korlátozott javítási területek

Az öntött acél anyagmozgató kormánycsukló rajzokkal jelölt zónái meghatározott felületi és belső hibaelfogadási szintekkel rendelkeznek. A meghatározott korlátozott terület nem teszi lehetővé a hegesztést, megakadályozva, hogy a nem jóváhagyott javítás befolyásolja a nagy terhelésű átmenetet. A felületi minőséget, a belső szilárdságot, a megmunkálási ráhagyást és az esetleges jelzések nyomon követhető elhelyezkedését ellenőrzik, mielőtt az alkatrész a végső megmunkálásra és festésre kerülne.

Műszaki előírások

Mechanikai tulajdonságok és anyagszabályozás

Az öntött acél anyagmozgató kormánycsukló anyagspecifikációja szabályozza a szén, a szilícium, a mangán, a króm, a molibdén, a foszfor és a kén kémiáját. A QT2 mechanikai követelményei közé tartozik a minimum 650 MPa folyáshatár, 830-980 MPa szakítószilárdság, minimum 10%-os nyúlás és HB245-290 keménység. A tesztminták, a hőszámok és az anyagtanúsítványok biztosítják a tétel nyomon követhetőségét.

Minőségi dokumentumok

• EN 10204 anyagvizsgálati tanúsítvány
• Kémiai összetétel jelentés
• Szigorú mechanikai tulajdonságjelentés minden tételhez
• Hőkezelési jelentés
• 100%-os ultrahangos vizsgálati jelentés az EN 12680-2 szabvány 2. szintje szerint
• Mágneses részecsketeszt (MT) 2. szintű jelentés
• Méret- és CMM vizsgálati jelentés
• Keménységvizsgálati jegyzőkönyv
• Festési és végső szemrevételezési jegyzőkönyv

Felületi és kivitelezési követelmények

Az öntött acél anyagmozgató kormánycsukló megmunkált felületeinek meg kell felelniük a húzási érdesség és illeszkedési követelményeknek, és mentesnek kell lenniük a sorjaktól, éles szélektől, repedésektől és káros öntési hibáktól. A precíziós csapokat, csapágyfészkeket, furatokat, meneteket és alapfelületeket festés előtt letakarják, hogy a korrózióvédelem ne befolyásolja a szerelési pontosságot. Az állandó nyomon követhetőségi jelöléseket a vevői szabványnak megfelelően alkalmazzák.

Alkalmazások

• Anyagkezelők
• Nehéz targoncák és raktári járművek
• Konténermozgató berendezések
• Kormányzott tengely és kerékagy szerelvények
• Egyedi nehézgép-kormányrendszerek

OEM precíziós öntés a JG-től

A JG biztosítja az öntött acél anyagmozgató kormánycsukló rajzon alapuló gyártását a precíziós öntéstől a hőkezelésen, megmunkáláson át, az UT és MT 2. szintű ellenőrzésen, festésön és végső dokumentáción át. Az integrált folyamat szabályozza az öntési szilárdságot, a mechanikai tulajdonságokat, a kritikus illeszkedési méreteket és a felületvédelmet, támogatja a stabil összeszerelést és a hosszú élettartamot igényes anyagmozgatási alkalmazásokban.
