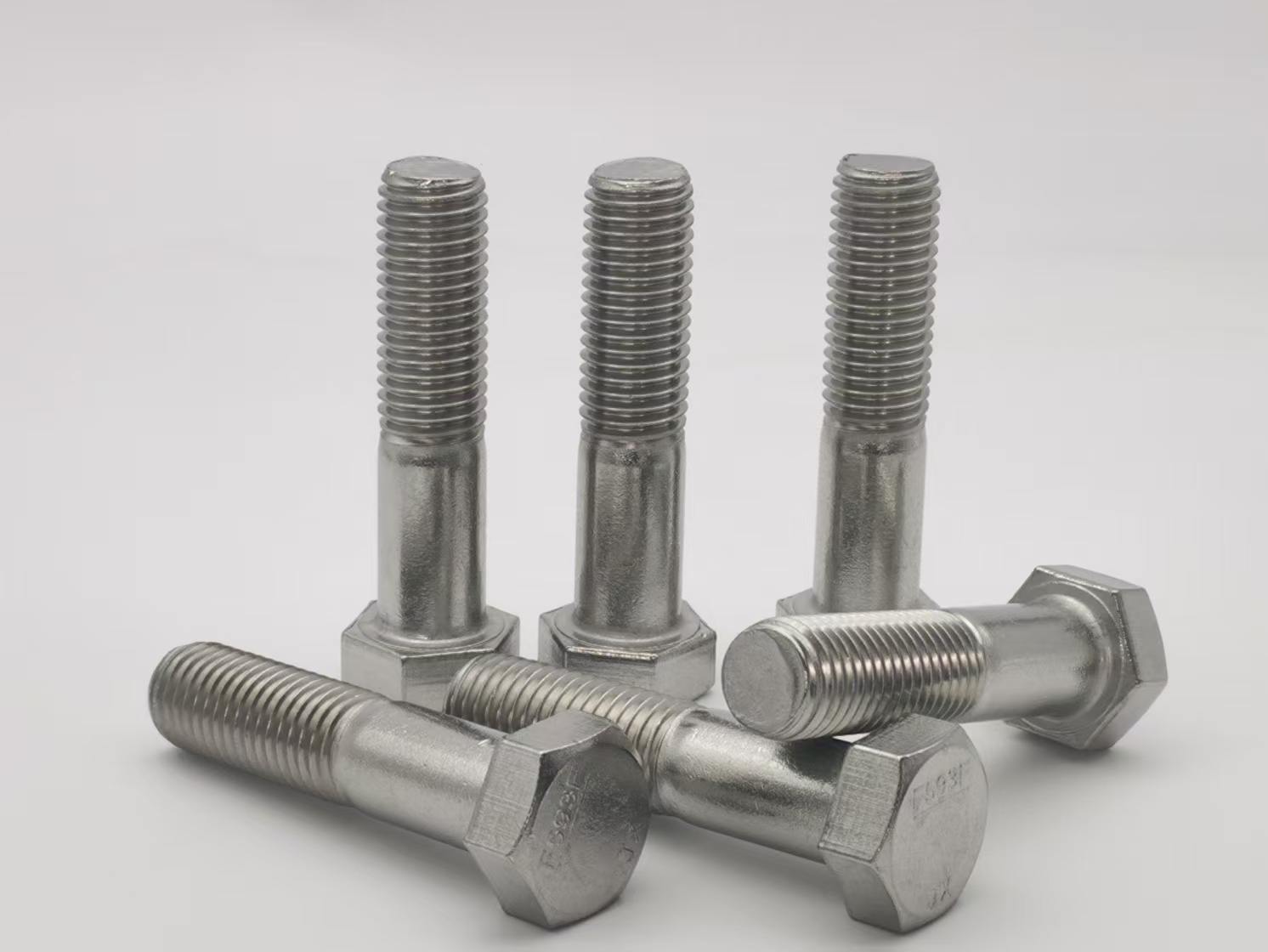

316SS 3/4-10 x 3-1/2 hatlapfejű csavar

316SS 3/4-10 x 3-1/2 hatlapfejű csavar

A JG gyártja a316SS 3/4-10 x 3-1/2 hatlapfejű csavarkorrózióálló ipari rögzítési alkalmazásokhoz. Ez az ASTM F593 SH2 rögzítőelem 316-os rozsdamentes acélból készül, ellenőrzött hidegfejezéssel, precíziós menethengerléssel és hőkezeléssel. A 316SS 3/4-10 x 3-1/2 hatlapú csavar az ASME B18.2.1 méretkövetelményei szerint készül, és az 548417-es modell jóváhagyott rajza alapján ellenőrzik.

Mérnöki és gyártási érték

Ennek a 316SS 3/4-10 x 3-1/2 hatlapú csavarnak az alakítási sorrendjét úgy tervezték, hogy szabályozza a fej geometriáját, a szár egyenességét és a szemcseáramlást. A hengerelt menetek egyenletes menetprofilt biztosítanak az anyagszemcsék elvágása nélkül. A hőkezelési és kondicionálási paraméterek tételesen szabályozottak, hogy elérjék a megadott ASTM F593 SH2 mechanikai tulajdonságokat a méretstabilitás megőrzése mellett. A megadott menetkonfiguráció 1,75 minimális menethossz.

Ennél a 316SS 3/4-10 x 3-1/2 hatlapfejű csavarnál a mechanikai tulajdonságok 110-150 ksi (758-1034 MPa) szakítószilárdság, legalább 75 ksi (517 MPa) folyáshatár és 20-32 HRC Rockwell-keménység. Ezek specifikációs célok; A tényleges tételeredményeket a termékhez mellékelt szigorú mechanikai tulajdonságjelentés rögzíti.

Szigorú mechanikai tulajdonságjelentés

Minden gyártási tétel a316SS 3/4-10 x 3-1/2 hatlapfejű csavarszigorú mechanikai tulajdonságjelentést igényel. A jelentés azonosítja az anyagot, az ASTM F593 állapotot, a tétel- vagy hőszámot, a névleges átmérőt és az alkalmazható vizsgálati módszert. Rögzíti a tényleges szakítószilárdságot, folyáshatárt, nyúlást és Rockwell keménységi eredményeket. A teljes méretű rögzítőelemek és/vagy a megmunkált minták vizsgálatát az ASTM F593 szabványnak és a jóváhagyott ellenőrzési tervnek megfelelően kell elvégezni. A nyomon követhetőség összekapcsolja a mechanikai vizsgálati adatokat az anyagtanúsítvánnyal, a hőkezelési tétellel és a szállítási tétellel.

Termékleírások

Minőségi dokumentáció minden tételnél

• Anyagtanúsítvány kémiai összetételi eredményekkel és hőszámos nyomon követhetőséggel
• Szigorú mechanikai tulajdonságjelentés a tényleges szakító, hozam, nyúlás és keménység eredményekkel
• Alkalmazható teljes méretű és/vagy megmunkált minták vizsgálati jegyzőkönyvei
• Hőkezelés és húzószilárdítási tétel nyomon követhetősége
• Méretellenőrzési jelentés az ASME B18.2.1 és a rajzi követelményekről

Méretezési és vizuális ellenőrzés

A 316SS 3/4-10 x 3-1/2 hatlapfejű csavar menetmérő befogadóképességét, teljes hosszát, menethosszát, fejszélességét, fejmagasságát, szárátmérőjét, letörését és fej alatti geometriáját vizsgálják. A kivitelezési ellenőrzések megerősítik, hogy a kötőelemek tiszták, káros sorja-, varrat-, átlapolás- és felületi hibáktól mentesek. Öt gyártás előtti minta nyújtható be jóváhagyásra a tömeggyártás előtt.

OEM-ellátás a JG-től

A JG támogatja a 316SS 3/4-10 x 3-1/2 hatlapú csavar rajzalapú gyártását, minta jóváhagyását és mennyiségi ellátását. Az exportcsomagolás erős kartondobozokat használ, tételazonosítóval és védő külső csomagolással. Lépjen kapcsolatba a JG-vel rajzával, éves igényével és dokumentációs követelményeivel az árajánlatért316SS 3/4-10 x 3-1/2 hatlapfejű csavar.
