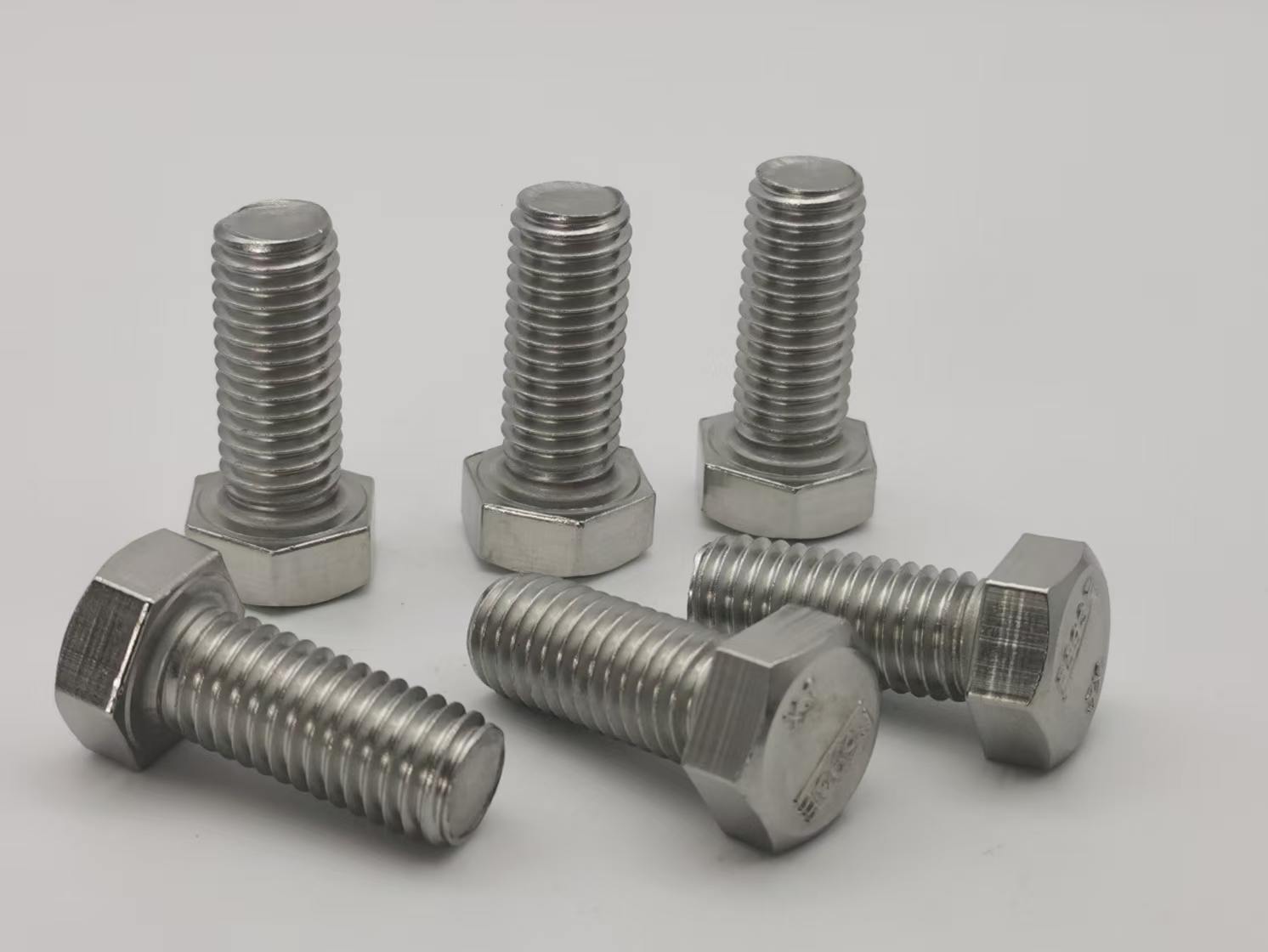

316SS 1/2-13 x 1-1/4 hatlapfejű csavar

316SS 1/2-13 x 1-1/4 hatlapfejű csavar

A JG gyártja a316SS 1/2-13 x 1-1/4 hatlapfejű csavarkorrózióálló ipari rögzítési alkalmazásokhoz. Ez az ASTM F593 SH1 rögzítőelem 316-os rozsdamentes acélból készül, ellenőrzött hidegfejezéssel, precíziós menethengerléssel és hőkezeléssel. A 316SS 1/2-13 x 1-1/4 hatlapú csavar az ASME B18.2.1 méretkövetelményei szerint készül, és az 199175-ös modell jóváhagyott rajza alapján ellenőrzik.

Mérnöki és gyártási érték

Ennek a 316SS 1/2-13 x 1-1/4 hatlapú csavarnak az alakítási sorrendjét úgy tervezték, hogy szabályozza a fej geometriáját, a szár egyenességét és a szemcseáramlást. A hengerelt menetek egyenletes menetprofilt biztosítanak az anyagszemcsék elvágása nélkül. A hőkezelési és kondicionálási paraméterek tételesen szabályozottak, hogy elérjék a megadott ASTM F593 SH1 mechanikai tulajdonságokat a méretstabilitás megőrzése mellett. A megadott szálkonfiguráció Teljes szál.

Ennél a 316SS 1/2-13 x 1-1/4 hatlapfejű csavarnál a mechanikai tulajdonság célja 120-160 ksi (827-1103 MPa) szakítószilárdság, minimum 95 ksi (655 MPa) folyáshatár és 24-36 HRC Rockwell-keménység. Ezek specifikációs célok; A tényleges tételeredményeket a termékhez mellékelt szigorú mechanikai tulajdonságjelentés rögzíti.

Szigorú mechanikai tulajdonságjelentés

Minden gyártási tétel a316SS 1/2-13 x 1-1/4 hatlapfejű csavarszigorú mechanikai tulajdonságjelentést igényel. A jelentés azonosítja az anyagot, az ASTM F593 állapotot, a tétel- vagy hőszámot, a névleges átmérőt és az alkalmazható vizsgálati módszert. Rögzíti a tényleges szakítószilárdságot, folyáshatárt, nyúlást és Rockwell keménységi eredményeket. A teljes méretű rögzítőelemek és/vagy a megmunkált minták vizsgálatát az ASTM F593 szabványnak és a jóváhagyott ellenőrzési tervnek megfelelően kell elvégezni. A nyomon követhetőség összekapcsolja a mechanikai vizsgálati adatokat az anyagtanúsítvánnyal, a hőkezelési tétellel és a szállítási tétellel.

Termékleírások

Minőségi dokumentáció minden tételnél

• Anyagtanúsítvány kémiai összetételi eredményekkel és hőszámos nyomon követhetőséggel
• Szigorú mechanikai tulajdonságjelentés a tényleges szakító, hozam, nyúlás és keménység eredményekkel
• Alkalmazható teljes méretű és/vagy megmunkált minták vizsgálati jegyzőkönyvei
• Hőkezelés és húzószilárdítási tétel nyomon követhetősége
• Méretellenőrzési jelentés az ASME B18.2.1 és a rajzi követelményekről

Méretezési és vizuális ellenőrzés

A 316SS 1/2-13 x 1-1/4 hatlapfejű csavar menetmérő befogadóképességét, teljes hosszát, menethosszát, fejszélességét, fejmagasságát, szárátmérőjét, letörését és fej alatti geometriáját vizsgálják. A kivitelezési ellenőrzések megerősítik, hogy a kötőelemek tiszták, káros sorja-, varrat-, átlapolás- és felületi hibáktól mentesek. Öt gyártás előtti minta nyújtható be jóváhagyásra a tömeggyártás előtt.

OEM-ellátás a JG-től

A JG támogatja a 316SS 1/2-13 x 1-1/4 hatlapfejű csavar rajzalapú gyártását, minta jóváhagyását és mennyiségi ellátását. Az exportcsomagolás erős kartondobozokat használ, tételazonosítóval és védő külső csomagolással. Lépjen kapcsolatba a JG-vel rajzával, éves igényével és dokumentációs követelményeivel az árajánlatért316SS 1/2-13 x 1-1/4 hatlapfejű csavar.
