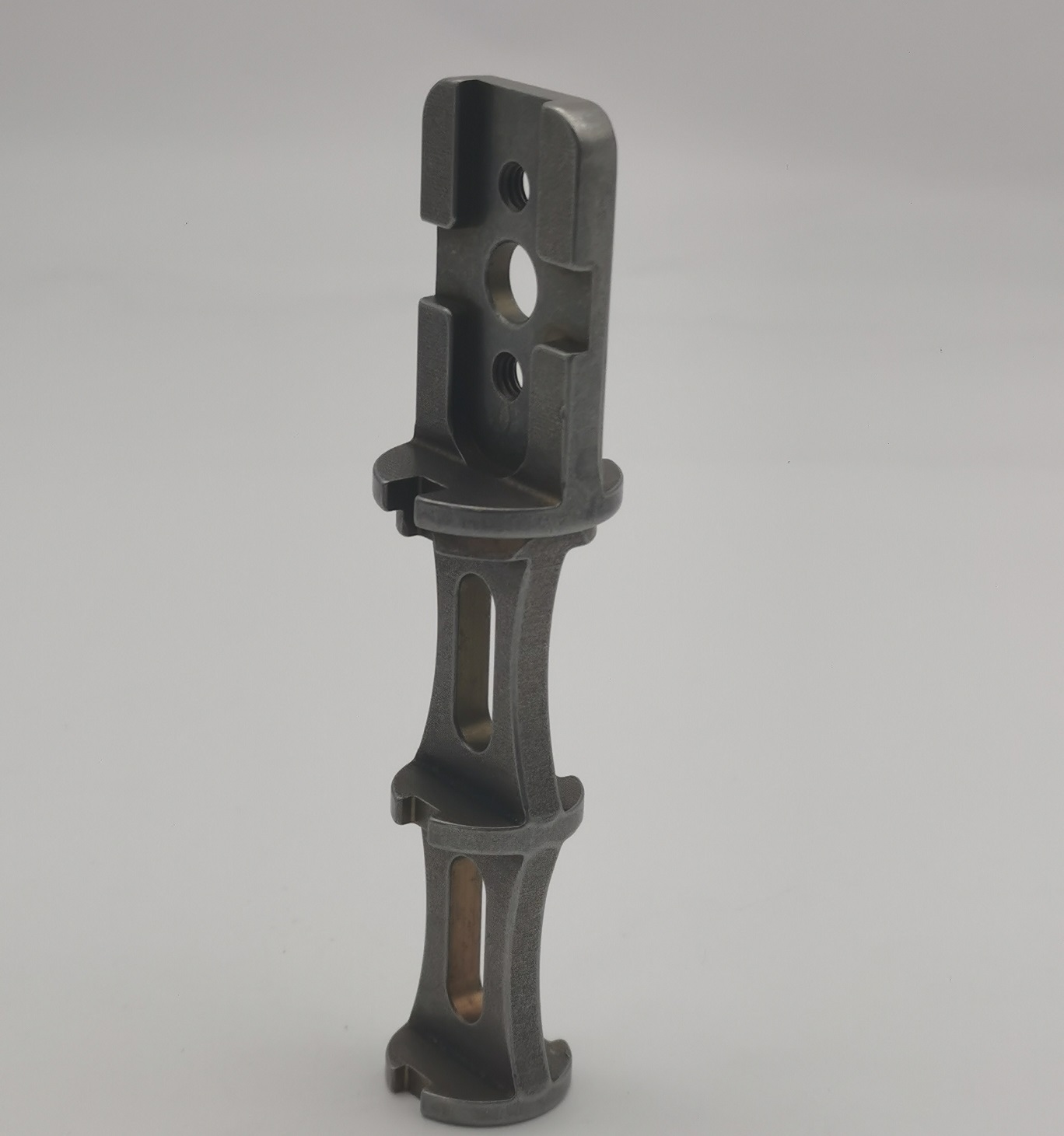

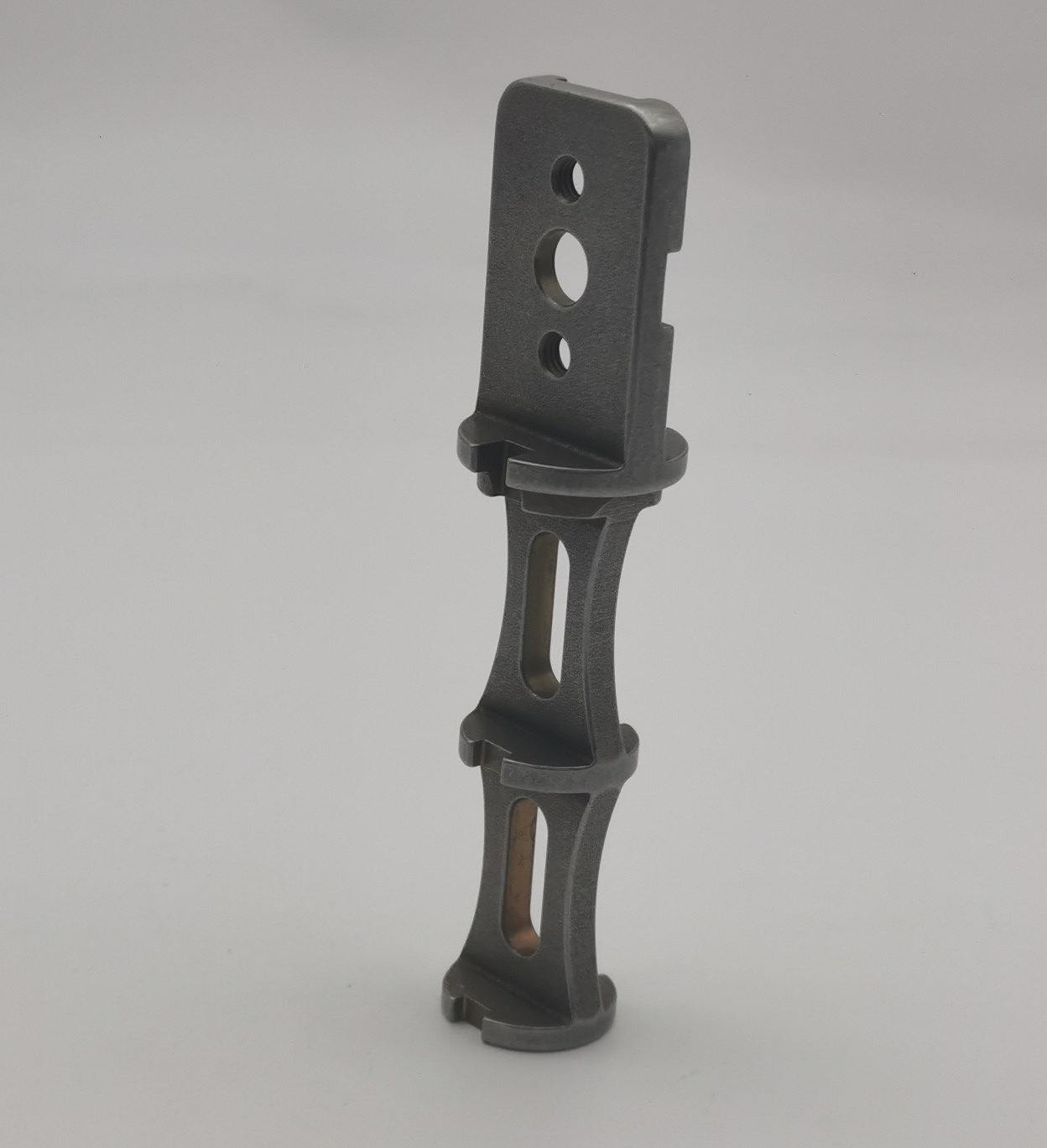

Egyedi 17-4PH rozsdamentes acél fűrésztengely-adapter

JGgyártjaegyedi 17-4PH rozsdamentes acél fűrésztengely adapterekOEM berendezésgyártóknak, akik nagy szilárdságú, korrózióálló és precízen megmunkált mechanikus csatlakozóelemeket igényelnek.

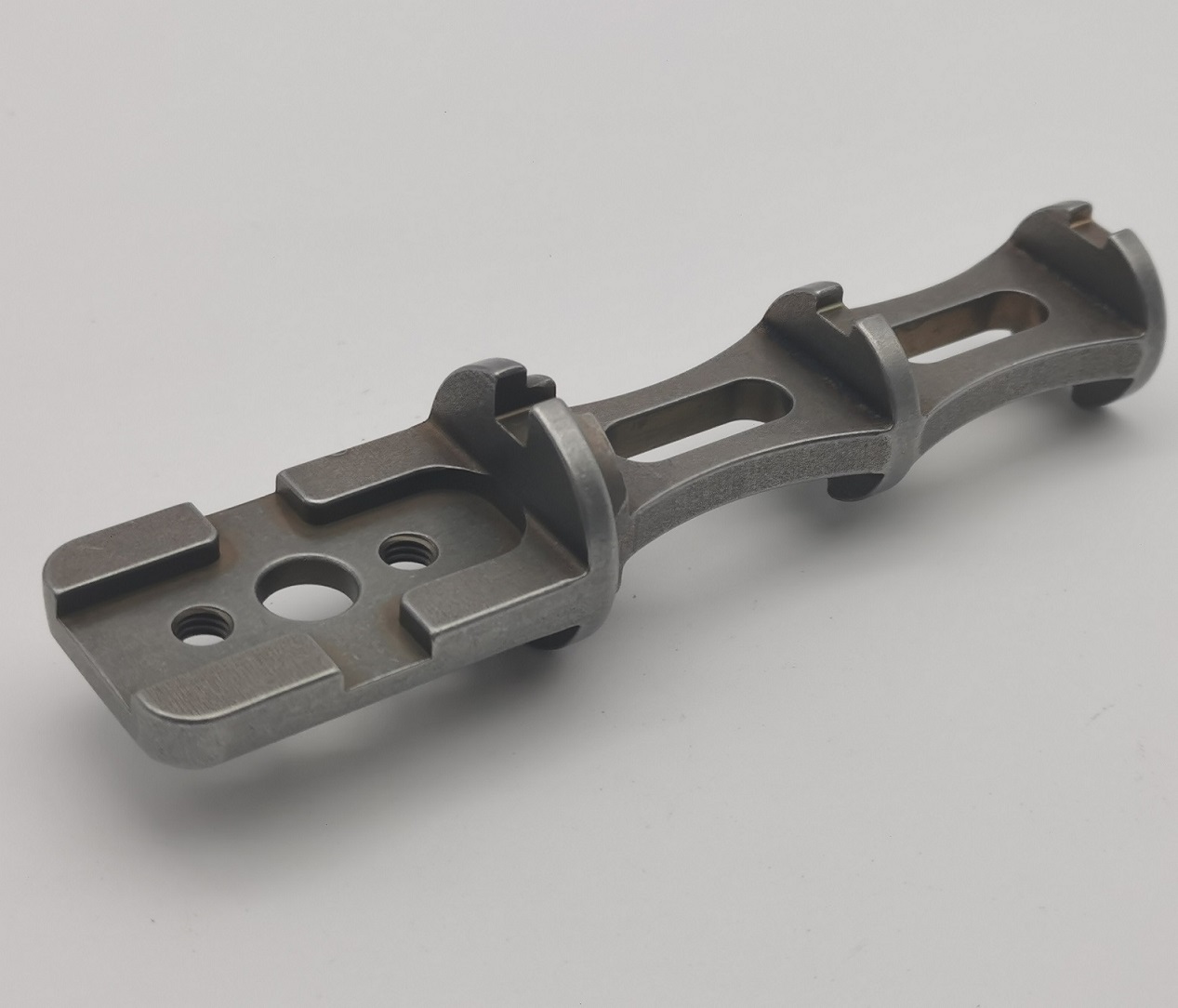

Az ipari fűrészegységekhez és egyedi erőátviteli rendszerekhez tervezett adapter egyetlen precíziós tervezésű öntvényszerkezetbe integrálja a rögzítési jellemzőket, a menetes furatokat, a helymeghatározó felületeket és a megerősített bordákat. A befektetési öntést CNC megmunkálással és hőkezeléssel kombinálva a JG tartós tengelyadapter megoldásokat kínál, amelyek megfelelnek a szigorú mechanikai összeszerelési követelményeknek.

Mérnöki érték

A fő gyártási kihívás a hosszú, bordás öntvény vezérlése, miközben megőrzi a kapcsolatot a rögzítési felület, a középső furat, a menetes furatok és az íves támasztószakaszok között. A JG ellenőrzött precíziós öntési eljárást alkalmaz a komplex geometria kialakításához a végső formához közel, majd ezt követi a funkcionális felületek, furatok és menetek CNC megmunkálása.

Ez a megközelítés csökkenti az anyagpazarlást, miközben megőrzi a megerősített szerkezet szilárdságát. A megmunkálási ráhagyások, a rögzítőelemek elhelyezése és a hőkezelési sorrend a torzítás korlátozása és a keményedés utáni megbízható összeszerelés fenntartása érdekében vannak tervezve.

Műszaki előírások

Gyártási folyamat

• Szerszámozás és öntési folyamat áttekintése
• 17-4PH rozsdamentes acél precíziós öntés
• Kapu eltávolítás és előtakarítás
• Szerelőfelületek és átmenő furatok CNC megmunkálása
• 10-32 UNC-2B menet megmunkálása és mérése
• Hőkezelés 40-45 HRC-ig dupla temperálással
• Ellenőrzött sorjázás és élkeverés
• Méret-, menet- és keménységvizsgálat
• Végső tisztítás és védő export csomagolás

Gyártási kihívások

Előállítása aegyedi 17-4PH rozsdamentes acél fűrésztengely adaptervékony bordákkal, hosszú hornyokkal és változó falszakaszokkal az öntési viselkedés és a megmunkálási stabilitás pontos szabályozását igénylik. Ezek az összetett szerkezeti jellemzők olyan kockázatokat okozhatnak, mint a zsugorodás, a vetemedés és a rögzítés instabilitása a gyártás során.

A JG ezeket a kihívásokat az öntési folyamat optimalizálásával, kiegyensúlyozott adagolási tervezéssel, meghatározott megmunkálási adatokkal és szakaszos ellenőrzési eljárásokkal kezeli. Minden tengely-adapter alkatrésznél a szerelőlemezt és a menetes elemeket csak azután kell megmunkálni, hogy stabil rögzítőfelületeket alakítottak ki a pontos összeszerelési kapcsolatok fenntartása érdekében.

A hőkezelés ugyanolyan fontos a 17-4PH rozsdamentes acél fűrésztengely adaptereknél. Kettős temperálást alkalmaznak a szükséges 40-45 HRC keménységi tartomány eléréséhez, miközben javítják a megmunkálás utáni méretstabilitást. A kritikus furatokat, meneteket és rögzítési kapcsolatokat hőkezelés után ellenőrizzük, nem pedig csak a folyamat közbeni mérésekre hagyatkozva, így biztosítva a megbízható teljesítményt az ipari fűrészegységekben és a mechanikai rendszerekben.

Minőségellenőrzés

Az ellenőrzés kiterjed az anyagellenőrzésre, az öntvény megjelenésére, a megmunkált méretekre, a menet elfogadására, a keménységre és az él állapotára. A menetes furatok ellenőrzése megfelelő mérőeszközökkel, a kritikus méretek mérése pedig kalibrált ellenőrző berendezéssel történik. Anyagtanúsítványok, keménységi jegyzőkönyvek és méretellenőrzési jegyzőkönyvek a projekt követelményeinek megfelelően szállíthatók.

Alkalmazások

• Ipari fűrésztengely szerelvények
• Vágó és vágó berendezések
• Erőátviteli rögzítőrendszerek
• Speciális gépek
• Nagy teherbírású mechanikus kapcsolók
• Egyedi OEM berendezések

Gyakran Ismételt Kérdések

Q1: A JG gyárthat-e egyedi fűrésztengely-adaptereket az ügyfél rajzai szerint?

Igen. A JG támogatja az OEM gyártást az ügyfelek által biztosított rajzok, 3D modellek és műszaki specifikációk alapján. A gyártás előtt műszaki áttekintés áll rendelkezésre a gyártás megvalósíthatóságának értékeléséhez.

Q2: Miért válassza a 17-4PH rozsdamentes acélt a tengelyadapterekhez?

A 17-4PH rozsdamentes acél hőkezelés után nagy szilárdságot, keménységet és korrózióállóságot biztosít, így alkalmas ismétlődő terhelésnek és ipari környezetnek kitett mechanikai alkatrészekhez.

3. kérdés: Milyen gyártási folyamatokat használnak ehhez a tengelyadapterhez?

A gyártási folyamat, mint például az egyedi 17-4PH rozsdamentes acél fűrésztengely-adapter, magában foglalja a precíziós öntést, CNC-megmunkálást, menetmegmunkálást, hőkezelést, sorjázást és végső ellenőrzést.

4. kérdés: Támogatja-e a JG a prototípus- és kisszériás gyártást?

Igen. A JG támogatja a prototípusok gyártását, a kis tételes megrendeléseket és az ismételt OEM-gyártást az ügyfelek igényei szerint.

5. kérdés: A kész alkatrészekhez mellékelhetők-e ellenőrzési jelentések?

Igen. Anyagtanúsítványok, keménységi jegyzőkönyvek és méretellenőrzési jegyzőkönyvek a projekt követelményeinek megfelelően biztosíthatók.

Miért JG

JGegyesíti a precíziós öntést, a CNC megmunkálást, a hőkezelés koordinálását és a méretellenőrzést egyetlen OEM gyártási programban. Mérnöki csapatunk támogatja a rajzok felülvizsgálatát, a prototípus érvényesítését, a kis tételeket és az ismételt gyártást. Gyárthatósági visszajelzésért és árajánlatért küldje el 2D rajzát és 3D modelljét.
