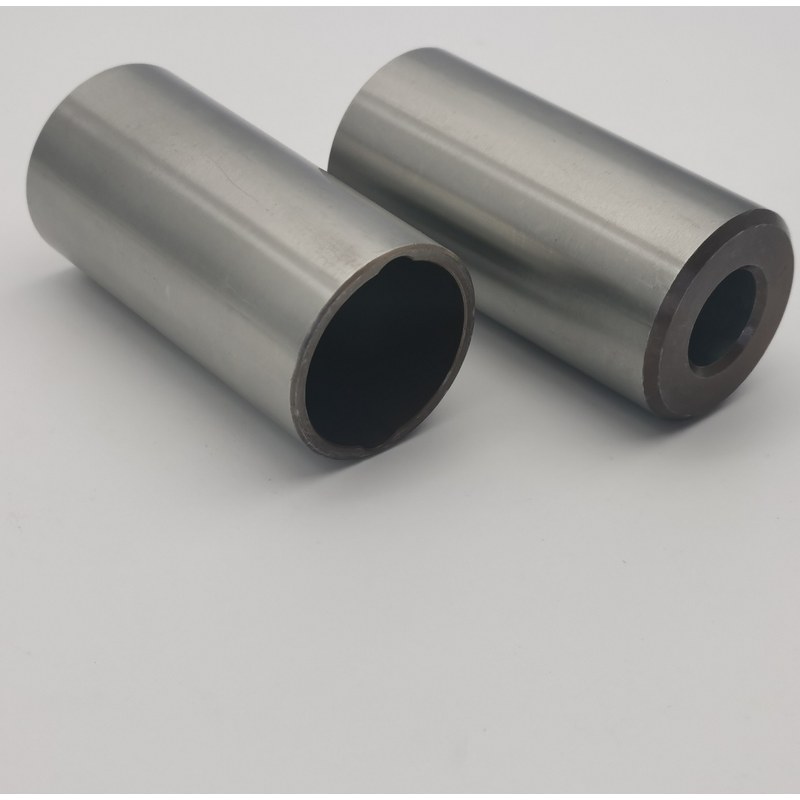

17-4PH precíziós köszörülési fűrész hosszabbító tengelye

JG gyártja a 17-4PH precíziós köszörült fűrészhosszabbító tengelyt tömör, rozsdamentes acél rúdkészletből a fűrészhosszabbító szerelvényekhez és más nagy terhelésű lineáris mozgásrendszerekhez. A CNC esztergálás, a precíziós fúrás, a hőkezelés és a csiszolás kombinálva szabályozza a külső átmérőt, a belső furatot, a felületi minőséget és a végjellemzőket.

Ezt a 17-4PH precíziós köszörültfűrész-hosszabbító tengelyt olyan alkalmazásokhoz tervezték, ahol elengedhetetlen a kopásállóság, a méretstabilitás és az ismételhető csúszó vagy forgó illeszkedés. A kész alkatrészt 40-45 HRC-ig hőkezelik, és minden sorját és éles peremet eltávolítanak a végső ellenőrzés előtt.

Mérnöki érték

A legigényesebb jellemző a 0,5636-0,5638 hüvelyk közötti precíziós furat, a teljes tűrési tartomány mindössze 0,0002 hüvelyk. A JG stabil megmunkálási alappontokat hoz létre a rúdkészletből, szabályozza a hőkezelési torzulást, és az edzés után befejezi a kritikus átmérőket. Ez a folyamat segít fenntartani a kapcsolatot a talaj külső átmérője és a precíziós furat között.

A külső átmérő 1,235 +/- 0,005 hüvelyk, 16 µin Ra maximális felületi minőséggel. A precíziós csiszolással a 17-4PH precíziós köszörült fűrész tengely egyenletes hengeres felületet biztosít a megbízható illeszkedés és a csökkent kopás érdekében. Két egymással ellentétes domborítási elem és szabályozott 45 fokos letörés van megmunkálva és sorjázva, hogy megvédjék az illeszkedő alkatrészeket az összeszerelés során.

Műszaki előírások

Gyártási folyamat

• 17-4PH rúd készletvizsgálat és nyomon követhetőség felülvizsgálata
• Vágás és CNC durva esztergálás
• Lépcsőzetes belső átmérők precíziós fúrása és kifúrása
• Ellentétes domborzati jellemzők és 45 fokos letörések megmunkálása
• Hőkezelés 40-45 HRC-ig
• Kritikus hengeres felületek csiszolása
• Precíziós furatméretezés és méretellenőrzés
• Ellenőrzött sorjázás és élkeverés
• Végső tisztítás, ellenőrzés és védőcsomagolás

Nagy pontosságú gyártási kihívások

A hőkezelés megváltoztathatja az egyenességet, a kerekséget és a furat méretét. Ehhez a 17-4PH precíziós köszörült fűrészhosszabbító tengelyhez a megmunkálási ráhagyás és a folyamatok sorrendje úgy van megtervezve, hogy a kritikus felületeket az edzés után meg lehessen simítani. Az őrlési paraméterek szabályozva vannak, hogy elkerüljék a hőellenőrzést, az őrlési égést és a nem kívánt elvékonyodást.

A vékonyfalú szakasz és a lépcsős belső geometria is stabil rögzítést igényel. A JG ellenőrzött szorítást és ellenőrzést alkalmaz a műveletek között a deformáció csökkentése érdekében. A furatméretet, a külső átmérőt, a gömbölyűséget, a kifutást és a felületi egyenetlenséget kalibrált mérőberendezéssel ellenőrizzük.

Minőségellenőrzés

Minden precíziós köszörült tengely minőségellenőrzése kiterjed az anyagazonosságra, a hőkezelési keménységre, a teljes hosszra, a külső átmérőre, a lépcsős furatméretekre, a letörésekre, az ellentétes domborzati jellemzőkre és az él állapotára. A 0,5636-0,5638-as precíziós furatot megfelelő nagyfelbontású furatmérő berendezéssel, míg a 16 µin Ra talajfelületet felületi érdesség-mérővel ellenőrzik.

Ellenőrzési jegyzőkönyvek, anyagtanúsítványok és keménységi jegyzőkönyvek a vevő igényei szerint szállíthatók. Minden 17-4PH precíziós köszörült fűrész hosszabbító tengelyt megtisztítanak és szemrevételezéssel ellenőriznek, hogy megbizonyosodjanak arról, hogy a felület mentes a sorjaktól, éles szélektől, szennyeződéstől és kezelési sérülésektől.

Alkalmazások

• Dugattyús fűrész hosszabbító szerelvények
• Ipari vágóberendezések
• Nagy terhelésű lineáris mozgásrendszerek
• Az elektromos kéziszerszám-hajtómű alkatrészei
• Precíziós mechanikus hüvelyek és tengelyek
• Egyedi OEM gépek

Miért válassza a JG-t?

JG egyesítirúd-alap megmunkálás, CNC esztergálás, precíziós fúrás, hőkezelés koordinálása és köszörülés egy ellenőrzött OEM programban. Mérnöki csapatunk támogatja a rajzok felülvizsgálatát, a prototípus érvényesítését, az ellenőrzés tervezését és az ismételt gyártást. Küldje el a JG-nek rajzát és éves árajánlatkérését egy egyedi 17-4PH precíziós köszörűfűrész hosszabbító tengelyére.
